De ce este comutatorul nodul cheie în sistemele de alimentare moderne?

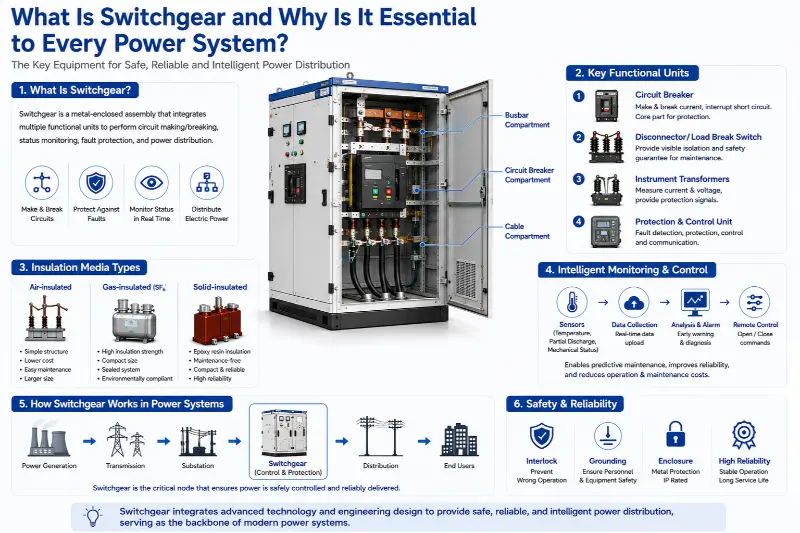

Într-un sistem de alimentare electrică,transmiterea energiei electricede la centralele electrice la utilizatorii finali implică o serie de etape complexe de control, distribuție și protecție. Acest proces presupune mult mai mult decât simpla conectare a firelor; se bazează pe o gamă sofisticată, coordonată de echipamente. Aparatul de comutare, care servește ca un nod critic în rețeaua de alimentare, îndeplinește funcții care se extind cu mult dincolo de simplul concept de „comutație”. În esență, este un ansamblu închis din metal care integrează mai multe unități funcționale, însărcinate cu operațiuni de bază, cum ar fi realizarea și întreruperea circuitelor, monitorizarea stării, protecția defecțiunilor și distribuția energiei. Înțelegerea aparatelor de comutare este cheia pentru a înțelege modul în care sistemele de alimentare moderne realizează o sursă de alimentare sigură, fiabilă și flexibilă.

Valoarea de bază a aparatului de comutare constă în implementarea sa fizică a „izolarii” și „controlului”. Sistemele de alimentare trebuie să facă față diferitelor condiții de funcționare, inclusiv transmisia de rutină a energiei și întreruperile, izolarea în siguranță în timpul întreținerii echipamentelor și deconectarea rapidă în timpul defecțiunilor. Prin combinația mecanică și interblocarea electrică a unităților sale funcționale interne, aparatele de comutare standardizează și securizează aceste operațiuni. Carcasa sa metalică oferă o barieră de protecție robustă, separând fizic componentele sub tensiune de mediul extern și personal. În interior, pereții despărțitori împart unitatea în compartimente independente, cum ar fi camera barelor colectoare, camera întreruptorului și camera cablurilor. Acest design asigură că, dacă apare o defecțiune într-un compartiment, impactul acesteia rămâne localizat, prevenind escaladarea incidentului. Această filozofie de proiectare modulară, compartimentată formează fundamentul modului în care aparatele de comutare asigură stabilitatea generală a sistemului.

În ceea ce privește compoziția funcțională, o unitate de comutație tipică nu este doar un singur echipament, ci un sistem miniatural. Acesta cuprinde mai multe unități funcționale cheie care lucrează în comun:

1. Unitatea principală de fabricare și întrerupere a circuitului: componenta de bază aici este întrerupătorul. Este capabil să facă și să întrerupă circuite în condiții normale de sarcină; mai important, în cazul unui scurtcircuit sau suprasarcină severă, mecanismul său intern de declanșare îi permite să declanșeze automat în câteva milisecunde, întrerupând curentul de defect. Capacitatea sa de rupere determină în mod direct amploarea defecțiunilor de scurtcircuit pe care le poate gestiona tabloul de distribuție.

2. Izolație de siguranță și unitate de întrerupere vizibilă: Această funcție este realizată în primul rând de întrerupătoare (izolatoare) sau întrerupătoare de sarcină. Separatoarele sunt utilizate după ce întrerupătorul de circuit s-a deschis pentru a crea un spațiu clar și fiabil izolat cu aer, oferind o asigurare vizibilă de siguranță pentru întreținerea echipamentului. Întrerupătoarele de întrerupere pot fi clasificate după cum urmează: 1. Izolate cu aer: Acestea utilizează aer la presiunea atmosferică ca mediu izolator primar. Avantajele includ o structură simplă, costuri mai mici și ușurință de întreținere. Dezavantajele includ dimensiunea voluminoasă a echipamentului; deoarece aerul are rezistență dielectrică relativ scăzută, sunt necesare distanțe electrice mari pentru a asigura siguranța. Componentele interne sunt, de asemenea, susceptibile la factorii de mediu, cum ar fi umiditatea și praful.

3. Izolat cu gaz: Hexafluorura de sulf (SF6) este utilizat de obicei ca mediu izolator și de stingere a arcului. Gazul SF6 oferă capabilități excelente de izolație și de stingere a arcului, permițând comutatorului care utilizează această tehnologie să fie foarte compact, cu o amprentă redusă, rămânând imun la interferența mediului extern. Cu toate acestea, tehnologia se bazează în mare măsură pe tehnici de etanșare cu gaz; în plus, SF6 este un gaz cu efect de seră puternic, iar recuperarea și eliminarea acestuia sunt supuse unor reglementări stricte de mediu.

4.Izolat solid: Materialele solide, cum ar fi rășina epoxidice, sunt utilizate pentru turnarea sau încapsularea componentelor circuitului primar (de exemplu, întrerupătoare, deconectatoare) într-un singur modul integrat. Această tehnologie elimină complet impactul mediului extern și permite funcționarea fără întreținere, cu dimensiunea echipamentului între cea a tipurilor izolate cu aer și cele izolate cu gaz. Provocarea constă în cerințele extrem de ridicate pentru prelucrarea materialelor și proiectarea disipării căldurii.

Designul modern al aparatului de comutare pune tot mai mult accent pe observabilitatea stării și operarea și întreținerea inteligente. Modelele tradiționale de întreținere periodică se îndreaptă către întreținerea predictivă bazată pe condiție. Aceasta se bazează pe diverși senzori instalați în dulap: senzorii de temperatură monitorizează generarea de căldură la contacte și punctele de conectare a barelor; senzorii de descărcare parțială detectează defectele de izolație internă în stadiu incipient; iar senzorii mecanici caracteristici înregistrează vitezele de deschidere și închidere și temporizațiile întreruptoarelor. Datele colectate sunt încărcate într-un sistem backend în care analiza datelor mari oferă avertismente timpurii despre potențiale defecte, permițând întreținerea țintită; aceasta îmbunătățește semnificativ fiabilitatea sursei de alimentare și reduce costurile de operare și întreținere.

Aparatul de distribuție nu funcționează izolat; sistemul său de control secundar servește drept interfață neuronală pentru integrarea în rețelele inteligente moderne. Prin protocoalele standard de comunicație, datele privind protecția, măsurarea și starea pot fi transmise sistemelor de automatizare a substațiilor sau centrelor de dispecerat de nivel superior. De asemenea, poate primi comenzi de telecomandă pentru a executa operațiunile de deschidere și închidere de la distanță. Această capacitate de schimb de informații bidirecțional permite dispeceratorilor rețelei să monitorizeze starea operațională a marginii rețelei în timp real și facilitează izolarea rapidă a defecțiunilor și restabilirea energiei - elemente fundamentale în construirea unei rețele de auto-vindecare.

În ceea ce privește instalarea și funcționarea pe termen lung, performanța aparatelor de distribuție este influențată de o multitudine de factori. Nivelul fundației instalației, cuplul de strângere al conexiunilor barelor colectoare și fiabilitatea rețelei de împământare servesc drept condiții inițiale care determină performanța sa pe durata de viață. În timpul funcționării, componentele interne acumulează uzură electrică și mecanică; conexiunile se pot slăbi din cauza dilatației/contracției termice sau a forțelor electromagnetice, ducând la supraîncălzire; iar materialele de izolație suferă o îmbătrânire treptată în timp. Chiar și cele mai avansate echipamente necesită inspecții profesionale, monitorizare a temperaturii și testare a descărcării parțiale pentru a urmări schimbările în starea sa.

Ca nod critic în sistemul de alimentare, aparatul de comutare întruchipează o filozofie de proiectare caracterizată prin integrare ridicată, specializare funcțională și accent pe redundanța siguranței. De la placarea sa metalică exterioară robustă până la logica electrică internă complicată și de la principiile fundamentale de izolare fizică până la tehnologiile de detectare inteligente de ultimă oră, fiecare detaliu servește unui obiectiv principal: stabilirea punctelor de control fiabile și a barierelor de siguranță în mijlocul fluxurilor complexe de energie. O înțelegere profundă a aparatelor de comutare dezvăluie că o sursă de alimentare continuă și stabilă nu poate fi considerată de la sine înțeles; mai degrabă, se bazează pe proiectarea inginerească riguroasă și pe evoluția tehnologică continuă din spatele nenumăratelor piese de astfel de echipamente critice. Capabile să facă și să întrerupă circuite la curentul nominal și să reziste la curenți specifici de scurtcircuit, aceste unități sunt adesea asociate cu siguranțe pentru aplicații specifice. Blocările mecanice sau electrice dintre acestea și întrerupătoarele de circuit sunt cruciale pentru prevenirea erorilor de funcționare.
