Unitate principală inelă sau substație tip cutie: de ce are nevoie proiectul dvs.?

În proiectele de distribuție de 10-35 kV, unitatea principală inelă (RMU) și substația de tip cutie sunt frecvent menționate în aceeași revizuire de proiectare. Deoarece ambele sunt compacte și ambele sunt construite din fabrică, acestea sunt uneori tratate ca opțiuni concurente. Nu sunt. Decizia se rezumă la o întrebare despre nodul pe care îl planificați: acest punct trebuie să reducă tensiunea și să distribuie puterea de joasă tensiune sau trebuie doar să comute, să secționeze și să conecteze liniile?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), care produce ambele linii de produse, stabilește mai jos limitele practice.

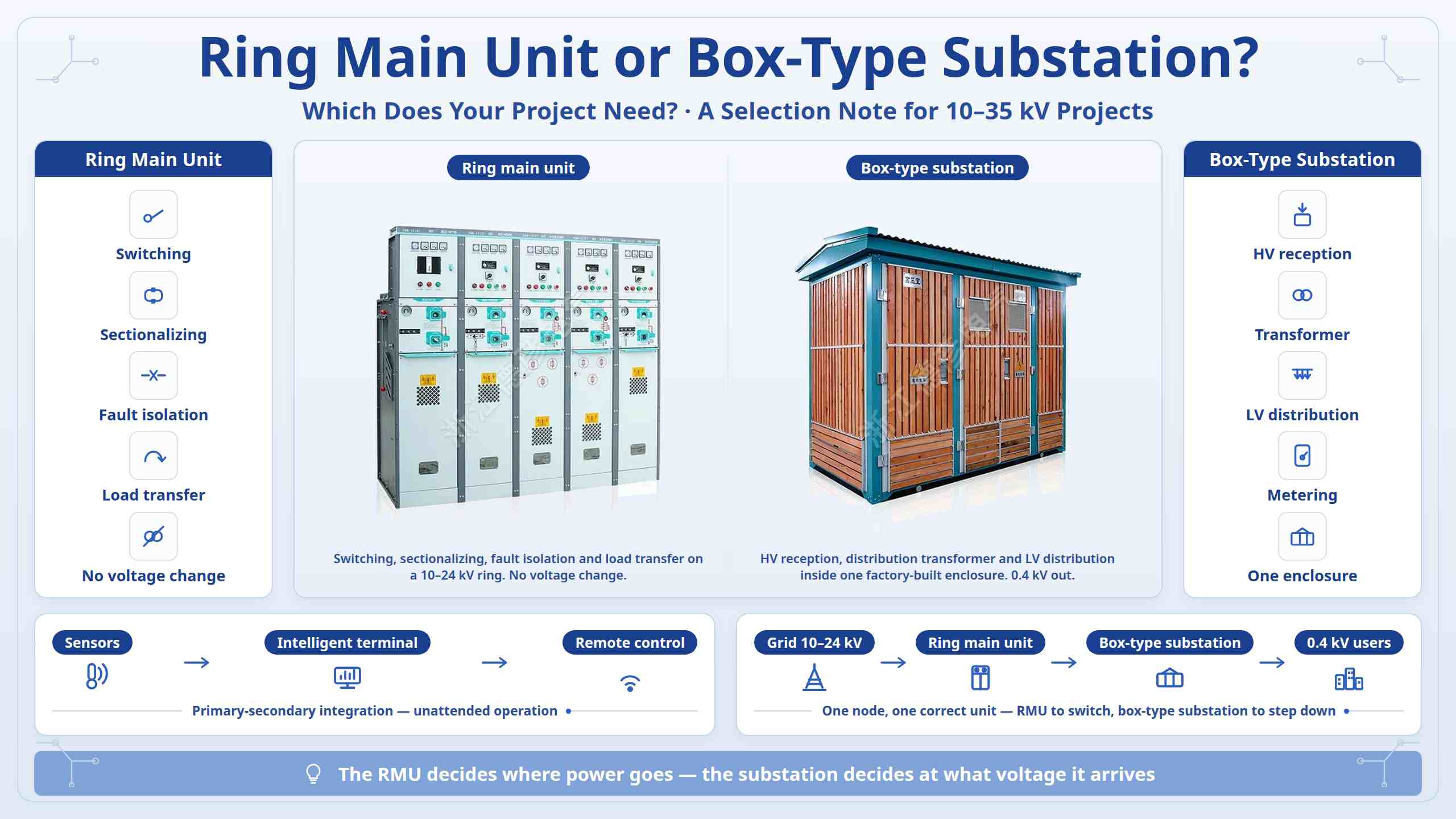

I. Două locuri de muncă diferite

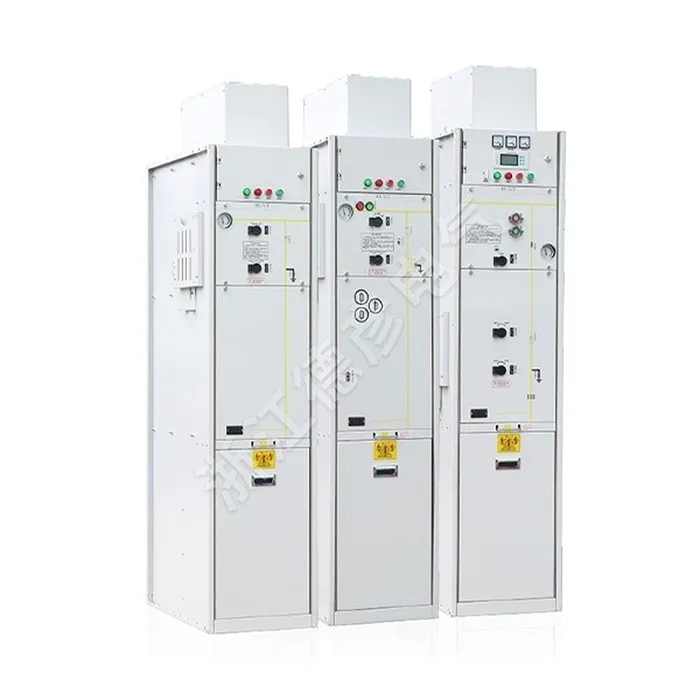

O unitate principală inelă este un aparat de comutație închis din metal utilizat în rețelele inelare de medie tensiune de 10-24 kV. Componentele sale interne sunt întrerupătoare de sarcină, întrerupătoare de împământare și siguranțe. Efectuează comutarea, secționarea liniei, izolarea defecțiunilor și transferul sarcinii, astfel încât o defecțiune pe o secțiune de cablu să poată fi întreruptă fără a întrerupe alimentarea restului inelului. Nu schimba tensiunea.

O substație de tip cutie integrează recepția de înaltă tensiune, un transformator de distribuție și distribuția de energie de joasă tensiune - împreună cu contorizarea și incinta - într-o structură de oțel mobilă complet închisă. Este prefabricat în fabrică, livrat ca o unitate întreagă, iar producția sa este putere de joasă tensiune pentru utilizatorii finali.

Într-o singură linie: un RMU decide unde merge puterea; o substație de tip cutie decide la ce tensiune ajunge și cum este distribuită.

II. Potrivirea modelului la scenariul dvs

Renovarea cablului urban cu alimentare cu inel dublu și fără solicitări locale de reducere a unui RMU. Punctele de încărcare care necesită o putere de ieșire de 0,4 kV — cartiere rezidențiale, ateliere, zone comerciale, stații de încărcare — necesită o substație de tip box. Locurile în aer liber, înguste, umede sau prăfuite favorizează un RMU izolat cu gaz, al cărui rezervor etanș rezistă la condens, praf și ceață de sare cu mult mai puțină inspecție. Proiectele fotovoltaice, de stocare și de încărcare folosesc ambele: substații de tip step-up box și dulapuri conectate la rețea se ocupă de conversia și conectarea la rețea, în timp ce RMU-urile izolate cu gaz se ocupă de colectarea și comutarea într-o amprentă controlată.

III. În majoritatea proiectelor, ei lucrează împreună

În interiorul multor stații de tip cutie, unitățile de înaltă tensiune de intrare și de ieșire sunt ele însele unități principale inelare cu întrerupătoare de sarcină. RMU este componenta de comutare; substația este incinta care adaugă transformare și distribuție de joasă tensiune în jurul acesteia. Prin urmare, granița este mai degrabă practică decât competitivă - dacă un nod doar comută și secționează, specificați un RMU; dacă trebuie să demisioneze și să distribuie, specificați o substație de tip cutie; iar dacă acea stație face, de asemenea, parte dintr-o rețea de inel, cele două sunt specificate împreună. Direcția curentă principală pentru ambele este integrarea primar-secundar: senzori și unități de monitorizare din interiorul dulapului, combinate cu un terminal de distribuție inteligent extern, permițând încărcarea datelor în timp real, localizarea și izolarea automată a erorilor, controlul comutării de la distanță și funcționarea nesupravegheată.

IV. Ce să verificați înainte de a confirma modelul

Stabiliți mai întâi dacă rețeaua este radială sau inel cu putere dublă - doar aceasta determină dacă este necesară o RMU. Apoi verificați tensiunea nominală (10/24/35kV), curentul nominal și curentul de rupere în scurtcircuit cu setări de protecție coordonate; condițiile amplasamentului, inclusiv spațiul, umiditatea, praful, ceața sărată și gradul de protecție, cu echipamente antiexplozie conform GB 50058, acolo unde este necesar; și cerințele de sarcină, cum ar fi capacitatea transformatorului, circuitele de ieșire și posibila relocare. Cântăriți primul cost față de costul ciclului de viață: echipamentele izolate cu aer se potrivesc locațiilor interioare uscate, cu personal de întreținere dedicat, în timp ce echipamentele izolate cu gaz costă mai mult în avans, dar reduc întreținerea pe amplasamentele exterioare sau greu de inspectat.
