Ce face ca aparatele de comutare principale cu inel metalic AC să fie fiabile pentru distribuția modernă a energiei?

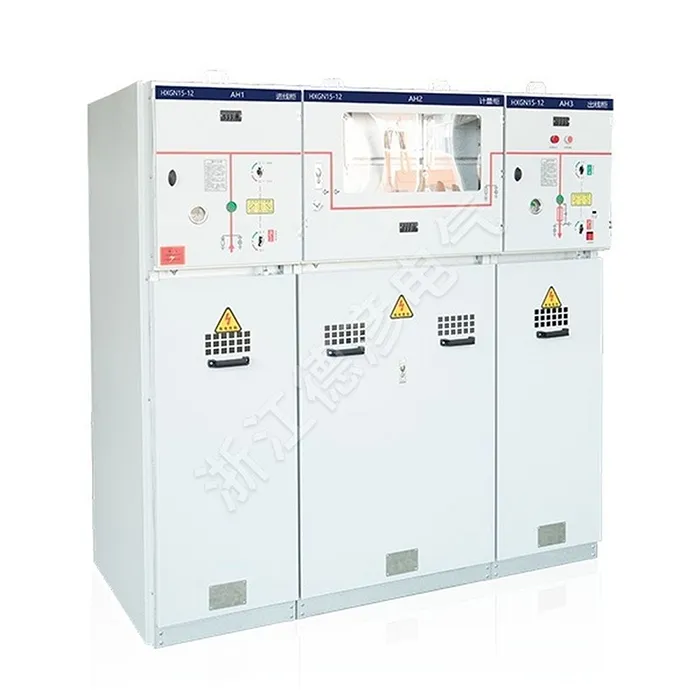

Aparatură principală de comutație principală cu inel metalic ACeste o soluție compactă de distribuție de medie tensiune, concepută pentru a îmbunătăți continuitatea alimentării, siguranța operațională, izolarea defecțiunilor și eficiența instalării. Prin combinarea funcțiilor de comutare, protecție, izolație și împământare în interiorul unei carcase metalice, acest echipament este potrivit în special pentru rețelele urbane de distribuție, instalațiile industriale, clădirile comerciale, proiectele de infrastructură și aplicațiile de energie regenerabilă. Acest ghid explică structura, principiul de funcționare, parametrii tehnici cheie, caracteristicile de siguranță, scenariile de aplicare și considerațiile practice pentru selectarea configurației potrivite.

Cuprins

• 1. Înțelegerea comutatorului principal cu inel metalic AC
• 2. De ce este important în distribuția de medie tensiune?
• 3. Cum este structurat aparatul de comutare?
  • Componente de comutare și protecție
  • Compartimente pentru cabluri și conexiune
  • Carcase metalice și design de siguranță
• 4. Cum funcționează un sistem principal Ring?
• 5. Ce parametri tehnici contează cel mai mult?
• 6. Beneficii cheie pentru proiectele de distribuție a energiei electrice
• 7. Unde este folosit în mod obișnuit?
• 8. Ce ar trebui să verifice cumpărătorii înainte de a comanda?
• 9. Considerații privind instalarea, operarea și întreținerea
• 10. Configurații izolate cu aer și izolate cu gaz
• 11. Întrebări frecvente
• 12. Concluzie

1. Înțelegerea comutatorului principal cu inel metalic AC

Aparatul de comutare principal cu inel închis în metal AC este un ansamblu de distribuție electrică de medie tensiune conceput pentru a primi, distribui, comuta, izola și proteja puterea electrică într-o rețea de distribuție inelă sau radială. Plasează echipamentele relevante de comutare și protecție într-o carcasă metalică împământată, creând o soluție compactă și organizată pentru aplicațiile de medie tensiune.

În conformitate cu IEC 62271-200, aparatele de comutare și de comandă cu carcasă metalică AC acoperă echipamentele cu tensiuni nominale de peste 1 kV și până la 52 kV inclusiv. Unitățile principale de inel sunt o formă practică a acestui echipament și sunt larg asociate cu sistemele de distribuție prin cablu de medie tensiune.

Termenul „inel principal” descrie aranjamentul rețelei mai degrabă decât pur și simplu dulapul în sine. Într-o rețea inelă tipică, puterea poate ajunge la un punct de distribuție din două direcții. Dacă o secțiune de cablu dezvoltă o defecțiune, secțiunea afectată poate fi izolată în timp ce rețeaua rămasă continuă să primească energie prin traseul alternativ.

Pentru proprietarii de proiecte, această arhitectură abordează una dintre cele mai importante provocări de distribuție: menținerea serviciului electric în timp ce controlează dimensiunea echipamentului, complexitatea operațională și riscurile de siguranță.

2. De ce este important în distribuția de medie tensiune?

Rețelele moderne de energie trebuie să facă față sarcinilor tot mai mari, menținând în același timp un serviciu de încredere. Instalațiile industriale, complexele comerciale, spitalele, facilitățile de transport, centrele de date și instalațiile de energie regenerabilă nu pot tolera întotdeauna întreruperi prelungite de alimentare.

Un sistem principal de inel proiectat corespunzător oferă mai multe avantaje:

• Continuitatea aprovizionării:O configurație inel poate oferi o cale alternativă de alimentare după o eroare izolată.
• Izolare greșită:Operatorii pot deconecta secțiunea afectată fără a opri în mod inutil întreaga rețea de distribuție.
• Instalare compactă:Echipamentul de comutare integrat reduce amprenta la sol în comparație cu unele aranjamente convenționale.
• Siguranta in exploatare:Carcasele metalice, aranjamentele de împământare, dispozitivele de blocare și indicarea poziției ajută la reducerea riscurilor operaționale.
• Configurație flexibilă:În conformitate cu cerințele proiectului, pot fi proiectate diferite combinații de întrerupătoare de sarcină, întrerupătoare de circuit, siguranțe, transformatoare de curent, transformatoare de tensiune și întrerupătoare de împământare.

Aceste caracteristici fac ca aparatele de comutare principale cu inel să fie deosebit de valoroase acolo unde spațiul este limitat și continuitatea serviciului electric este o prioritate majoră de proiectare.

3. Cum este structurat aparatul de comutare?

Deși configurațiile variază în funcție de producător și de clasa de tensiune, un ansamblu obișnuit al aparatului de comutație principal cu inel de curent alternativ, cu inel metalic, integrează mai multe secțiuni funcționale. Înțelegerea acestor secțiuni îi ajută pe cumpărători să evalueze propunerile tehnice mai precis.

Componente de comutare și protecție

Secțiunea de comutare poate include întrerupătoare de sarcină, întrerupătoare de circuit în vid, combinații de siguranță-întrerupător, deconectatoare și întrerupătoare de împământare. Aranjamentul adecvat depinde dacă echipamentul este destinat în principal pentru comutarea alimentatorului, protecția transformatorului, întreruperea defecțiunii sau o combinație a acestor funcții.

Un întrerupător de întrerupere a sarcinii este, în general, destinat comutării curentului normal de sarcină, în timp ce un întrerupător de circuit oferă o capacitate mai cuprinzătoare de întrerupere a erorilor. Acolo unde sunt utilizate siguranțe, combinația comutator-siguranță poate oferi protecție transformatorului și alimentatorului într-un domeniu de aplicare adecvat.

Din acest motiv, cumpărătorii nu ar trebui să evalueze dulapul pur și simplu după curentul nominal. Filosofia completă de protecție trebuie să corespundă transformatorului, alimentatorului, cablului și sistemului de protecție din amonte/aval.

Compartimente pentru cabluri și conexiune

Compartimentul pentru cablu asigură interfața dintre aparatul de distribuție și rețeaua externă de medie tensiune. În funcție de design, acesta poate conține terminale de cablu, întrerupătoare de împământare, transformatoare de curent, transformatoare de tensiune, componente de protecție la supratensiune sau alte accesorii.

Compatibilitatea corectă a cablurilor este esențială. Dimensiunea necesară a cablului, tipul de terminație, nivelul de izolație, distanța dintre faze și metoda de instalare trebuie confirmate înainte de producerea echipamentului.

Carcase metalice și design de siguranță

Carcasa metalică separă componentele sub tensiune de mediul înconjurător și creează o structură mecanică definită pentru echipamentul intern. Compartimentarea corectă poate ajuta, de asemenea, la limitarea consecințelor defecțiunilor interne.

Mecanismele de interblocare sunt o altă caracteristică importantă. Blocajele mecanice sau electrice pot ajuta la prevenirea secvențelor de operare nesigure, cum ar fi închiderea unui întrerupător de împământare în timp ce un circuit alimentat rămâne conectat.

Pentru instalațiile cu risc mai mare, clasificarea arcului intern și aranjamentele de reducere a presiunii ar trebui luate în considerare ca parte a proiectării generale de siguranță. Unele sisteme RMU disponibile comercial specifică performanța arcului intern în funcție de condițiile de testare definite, demonstrând de ce clasificarea exactă ar trebui verificată mai degrabă decât presupusă.

4. Cum funcționează un sistem principal Ring?

Principiul de bază de funcționare este simplu. Mai multe puncte de distribuție sunt conectate printr-o rețea de medie tensiune în buclă. Fiecare unitate principală inelă controlează o secțiune a rețelei și poate asigura o conexiune la un transformator sau la sarcina din aval.

În timpul funcționării normale, rețeaua poate funcționa cu un punct deschis definit sau cu altă configurație aprobată de utilități. Dacă apare o defecțiune a cablului, operatorii sau un sistem de protecție automatizat pot identifica și izola secțiunea afectată. Porțiunile sănătoase ale rețelei pot rămâne apoi alimentate de la calea de alimentare disponibilă.

Acest aranjament nu înseamnă că fiecare inel oferă automat putere neîntreruptă. Continuitatea reală depinde de proiectarea rețelei, coordonarea protecției, procedurile de comutare, automatizare, redundanță și cerințele de funcționare a utilităților.

Din acest motiv, calitatea schemei generale de distribuție este la fel de importantă ca și aparatul de distribuție în sine.

5. Ce parametri tehnici contează cel mai mult?

Alegerea echipamentelor bazate doar pe tensiune și curent poate crea probleme serioase ale proiectului. O specificație tehnică completă ar trebui să ia în considerare parametrii electrici, mecanici, de mediu și de siguranță.

IEC 62271-200 este deosebit de relevant, deoarece stabilește cerințe pentru aparatele de comutare și control cu ​​carcasă metalică AC în intervalul său de tensiune specificat. Alte standarde se pot aplica componentelor individuale, inclusiv comutatoare de înaltă tensiune, întrerupătoare, combinații întrerupător-siguranțe, deconectatoare și întrerupătoare de împământare.

6. Beneficii cheie pentru proiectele de distribuție a energiei electrice

Amprenta compactă

Aparatul principal inel este proiectat pentru a combina mai multe funcții de distribuție într-un aranjament relativ compact. Acest lucru este util în special în substațiile urbane, clădirile comerciale, instalațiile industriale și proiectele de infrastructură în care spațiul este scump.

Flexibilitate operațională îmbunătățită

Funcțiile multiple de comutare permit operatorilor să izoleze alimentatoarele, transformatoarele sau secțiunile de cablu selectate în conformitate cu planul de operare al rețelei. Acest lucru poate simplifica procedurile de întreținere și de gestionare a defecțiunilor.

Protecție îmbunătățită a personalului

Carcasele metalice, sistemele de împământare, blocajele, compartimentarea și clasificările adecvate ale performanței arcului pot crea mai multe straturi de protecție. Cu toate acestea, aceste caracteristici trebuie verificate în raport cu documentația reală de testare a produsului.

Complexitate redusă de distribuție

Un RMU configurat corespunzător poate integra comutarea alimentatorului și protecția transformatorului într-un pachet standardizat. Acest lucru poate simplifica ingineria, transportul, instalarea și punerea în funcțiune în comparație cu asamblarea mai multor componente separate.

Potrivit pentru infrastructura modernă

Aceeași arhitectură de bază poate suporta distribuția de utilități convenționale, precum și aplicații industriale, comerciale, de energie regenerabilă, transport și alte aplicații de medie tensiune.

7. Unde este folosit în mod obișnuit?

Aparatul principal de comutație cu inel închis în metal AC este potrivit pentru o gamă largă de medii de distribuție de medie tensiune.

• Distribuția energiei urbane:Substații compacte și rețele de cablu subterane.
• Instalatii industriale:Fabrici, fabrici de procesare, depozite și site-uri de producție.
• Clădiri comerciale:Centre comerciale, complexe de birouri, hoteluri și mari dezvoltări comerciale.
• Infrastructura publica:Aeroporturi, facilități feroviare, spitale, tuneluri și proiecte municipale.
• Energie regenerabilă:Sisteme de colectare și distribuție a energiei solare și eoliene.
• Dezvoltari rezidentiale:Distribuție de medie tensiune pentru comunități mari și proiecte de locuințe.
• Stații de transformare:Gestionarea fluxului de intrare și ieșire și protecția transformatorului.

Proiectele comerciale și industriale prioritizează adesea dimensiunile compacte, comutarea fiabilă, întreținerea simplă și coordonarea clară a protecției. Proiectele de energie regenerabilă pot pune un accent suplimentar pe operarea de la distanță, rezistența mediului, monitorizare și automatizare.

8. Ce ar trebui să verifice cumpărătorii înainte de a comanda?

Achiziționarea aparatelor de comutare de medie tensiune este mai degrabă o decizie tehnică decât o simplă comparație de preț. Înainte de a plasa o comandă, inginerii de proiect și echipele de achiziții ar trebui să pregătească un program tehnic detaliat.

1. Confirmați tensiunea sistemului.Verificați cerințele de tensiune nominală și maximă de funcționare.
2. Calculați curentul de sarcină.Nu selectați curentul nominal numai de pe plăcuța de identificare a transformatorului fără a lua în considerare condițiile reale de funcționare.
3. Determinați nivelul de scurtcircuit.Valorile nominale de rezistență pe timp scurt și de vârf ale aparatului de comutare ar trebui să corespundă calculului defecțiunii rețelei.
4. Definiți metoda de protecție.Determinați dacă proiectul are nevoie de întrerupătoare de sarcină, întrerupătoare de circuit în vid, siguranțe sau o combinație.
5. Verificați cerințele privind cablurile.Tipul cablului, terminația, dimensiunea conductorului și spațiul de instalare disponibil trebuie confirmate.
6. Examinați cerințele de interblocare.Verificați secvența de funcționare necesară și logica de siguranță.
7. Confirmați condițiile de mediu.Luați în considerare temperatura, altitudinea, umiditatea, nivelul de poluare, condițiile seismice și mediul de instalare.
8. Solicitați documentația de testare.Solicitați rapoarte de testare de tip aplicabile, înregistrări ale testelor de rutină, certificate, desene și fișe tehnice.
9. Verificați accesul la întreținere.Asigurați-vă că operatorii pot inspecta, opera, testa și întreține echipamentul în siguranță.
10. Evaluați extinderea viitoare.Dacă pot fi necesare alimentatoare suplimentare, discutați modularitatea și capacitatea de rezervă înainte de fabricare.

O specificație tehnică clară la începutul proiectului poate reduce semnificativ neînțelegerile de cotație, lucrările de reproiectare, întârzierile de livrare și problemele de punere în funcțiune.

9. Considerații privind instalarea, operarea și întreținerea

Chiar și aparatele de comutare bine proiectate necesită o instalare și o funcționare corectă. Instalarea trebuie să respecte desenele aprobate de producător și reglementările electrice aplicabile. Calitatea terminației cablului este deosebit de importantă deoarece terminarea slabă poate crea stres electric localizat, supraîncălzire sau defecțiune a izolației.

Înainte de punerea sub tensiune, echipele de proiect trebuie să verifice funcționarea mecanică, blocajele electrice, continuitatea împământului, conexiunile cablurilor, setările de protecție, circuitele auxiliare, sistemele de indicare și alte funcții relevante.

Întreținerea de rutină ar trebui să se bazeze pe instrucțiunile producătorului și pe mediul de operare real. Intervalele de inspecție pot necesita ajustare pentru locații puternic poluate, umiditate ridicată, comutare frecventă sau condiții industriale solicitante.

Pentru sistemele de distribuție inteligente, pot fi luate în considerare și funcții opționale de monitorizare și control de la distanță. Aceste funcții pot îmbunătăți vizibilitatea operațională și pot sprijini un răspuns mai rapid la condiții anormale atunci când sunt integrate corespunzător cu arhitectura de control a site-ului.

10. Configurații izolate cu aer și izolate cu gaz

Aparatul principal inel poate fi proiectat în jurul diferitelor tehnologii de izolație. Configurațiile izolate cu aer folosesc aerul ca mediu izolator principal, în timp ce modelele izolate cu gaz plasează componentele critice într-un mediu izolant închis. Soluțiile cu izolare solidă sunt, de asemenea, disponibile în unele game de produse.

Cea mai bună configurație depinde de mediul proiectului, mai degrabă decât de o tehnologie universală „cea mai bună”. Cumpărătorii ar trebui să evalueze spațiul, filozofia de întreținere, cerințele de mediu, considerațiile privind ciclul de viață, reglementările locale și dovezile de testare disponibile ale producătorului.

11. Întrebări frecvente

Ce este aparatul principal de comutare cu inel închis în metal AC?

Este un ansamblu de comutație de medie tensiune închis într-o carcasă metalică și proiectat în principal pentru comutare, izolație, protecție și distribuție în rețelele electrice inelare sau radiale.

Ce gamă de tensiune este asociată în mod obișnuit cu aparatul de comutare principal inel?

Multe produse comerciale RMU sunt proiectate pentru rețele de medie tensiune, cum ar fi sistemele de 11 kV, 12 kV sau 24 kV, în timp ce alte configurații pot acoperi clase de tensiune suplimentare. Evaluarea corectă trebuie să fie întotdeauna potrivită cu rețeaua proiectului.

O unitate principală inelă previne întreruperile de curent?

Niciun echipament nu poate elimina fiecare întrerupere. Un aranjament inel poate, totuși, să îmbunătățească continuitatea alimentării, permițând izolarea unei secțiuni defectuoase în timp ce secțiunile sănătoase pot rămâne alimentate printr-o cale alternativă de alimentare.

Care este diferența dintre un întrerupător de sarcină și un întrerupător?

Un comutator de sarcină este destinat în primul rând să comute curentul normal de sarcină în limitele capacității specificate. Un întrerupător este proiectat pentru a întrerupe curenții de defect și pentru a îndeplini sarcini normale de comutare în limitele performanței sale nominale. Schema de protecție ar trebui să determine ce dispozitiv este adecvat.

De ce este important IEC 62271-200?

IEC 62271-200 specifică cerințele pentru aparatele de comutație și comandă cu carcasă metalică AC pentru tensiuni nominale de peste 1 kV și până la 52 kV inclusiv. Acesta oferă o referință importantă pentru evaluarea construcției, testării și performanței echipamentelor aplicabile.

Se poate folosi aparatul de comutare principal inel în aer liber?

Da, versiunile pentru exterior pot fi proiectate cu protecție adecvată a carcasei și rezistență la mediu. Cu toate acestea, instalarea în aer liber necesită o luare în considerare în mod specific la umiditate, temperatură, praf, coroziune, expunere la soare și condițiile amplasamentului.

Ce documente ar trebui să solicite un cumpărător de la producător?

În funcție de proiect, documentația utilă poate include o fișă tehnică, diagramă uniliniară, desen general de aranjament, diagramă de conexiuni, documentație de testare de tip, înregistrări de testare de rutină, manual de instalare, manual de operare și certificate aplicabile.

Cum poate fi selectat aparatul de comutare principal inel corect?

Începeți cu tensiunea rețelei, curentul continuu, nivelul de defecțiune, filozofia de protecție, configurația cablului, cerințele de izolație, condițiile de mediu, spațiul de instalare, cerințele de siguranță și standardele aplicabile. Acești parametri trebuie apoi potriviți cu configurația produsului testată de producător.

12. Concluzie

Aparatul principal de comutație cu inel închis în metal AC joacă un rol important în distribuția modernă de medie tensiune, deoarece combină construcția compactă, comutarea controlată, izolarea defecțiunilor, împământarea și funcțiile de protecție într-un ansamblu integrat. Valoarea sa este evidentă în special în rețelele în care continuitatea alimentării, spațiul de instalare limitat, siguranța operațională și arhitectura de distribuție simplificată sunt importante.

Pentru ingineri și echipele de achiziții, cea mai fiabilă abordare este să selecteze echipamentele în funcție de sistemul electric complet, mai degrabă decât să se concentreze pe o specificație, cum ar fi curentul nominal sau dimensiunea dulapului. Nivelul de tensiune, curentul de defect, coordonarea izolației, strategia de protecție, condițiile de mediu, performanța arcului intern, aranjarea cablurilor, interblocarea, testarea și extinderea viitoare ar trebui luate în considerare împreună.

Zhejiang Deyan Electric Co.,Ltd.poate sprijini proiecte de distribuție a energiei de medie tensiune cu echipamente electrice configurate profesional și soluții tehnice orientate spre proiect. Indiferent dacă cerința implică distribuția urbană, alimentarea cu energie industrială, infrastructura comercială sau aplicații de energie regenerabilă, selectarea unei configurații de comutație potrivită este fundamentul pentru o funcționare sigură și de încredere.

Aveți nevoie de o soluție de comutație principală cu inel metalic AC adecvată pentru proiectul dvs.?Împărtășiți nivelul de tensiune, curentul nominal, cerințele de scurtcircuit, mediul de instalare și configurația rețeleiZhejiang Deyan Electric Co.,Ltd.pentru a discuta soluția tehnică adecvată. Pentru specificațiile produsului, consultarea proiectelor și cerințele personalizate,contactaţi-neși lăsați echipa noastră să vă ajute să construiți un sistem de distribuție de medie tensiune fiabil.
