Ghid pentru alegerea aparatelor de comutare

În esență, alegerea tipului deaparatura de comutareeste un proces decizional care merge de la „definirea cerințelor” la „potrivirea parametrilor”. Pentru a face procesul de selecție mai clar, l-am împărțit în opt dimensiuni cheie. Puteți folosi acest lucru ca pe o listă de verificare, verificând fiecare element în raport cu situația dvs. reală.

Trei dimensiuni ale miezului pentru selectarea aparatului de comutare

Dimensiunea de selecție

Considerații cheie

Ghid de selecție

1. Nivel de tensiune

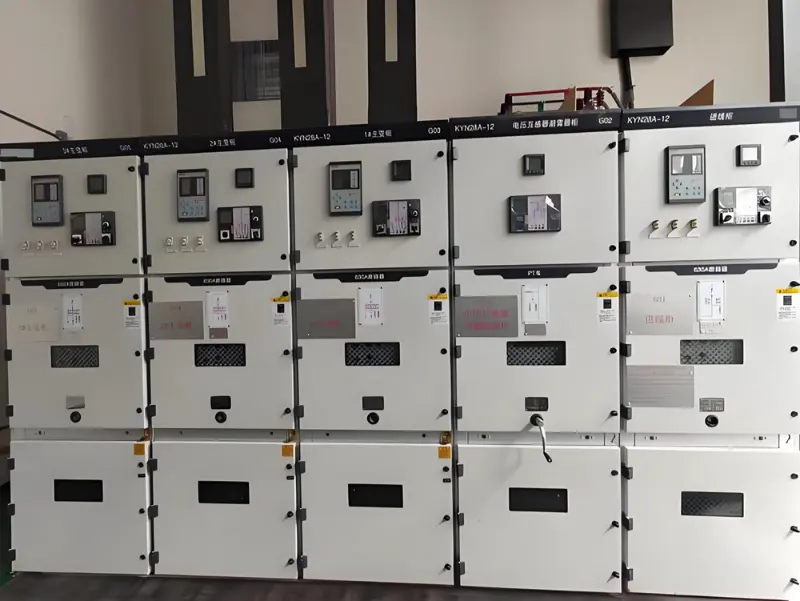

Determinați dacă este vorba despre un sistem de înaltă tensiune (de exemplu, 10 kV, ca linie de intrare/partea primară a transformatorului) sau un sistem de joasă tensiune (de exemplu, 380V/220V, ca distribuție de linie de ieșire/terminal).

Aceasta este cea mai fundamentală diviziune, determinând direct nivelul de izolație al echipamentului și componentele interne.

2. Mediu de instalare

Evaluați dacă este pentru instalare în interior sau în exterior și dacă există cerințe speciale, cum ar fi impermeabilizarea (clasament IP), rezistența la umiditate, rezistența la coroziune sau protecția la explozie.  Utilizarea în exterior necesită niveluri ridicate de protecție la pătrundere (de exemplu, IP54 sau mai mare) și carcase din oțel inoxidabil; mediile umede/corozive necesită echipamente complet închise sau tratamente speciale de acoperire.

3. Scopul funcțional

Definiți în mod clar scopul principal: iluminat, putere (de exemplu, controlul motorului), distribuția puterii, corecția factorului de putere (bancă de condensatoare) sau contorizare. Cutiile de distribuție de iluminat au sarcini mici și pot fi montate pe perete; Cutiile de distribuție a energiei au sarcini mari, sunt adesea pe podea și necesită frecvent unități de control al motorului.

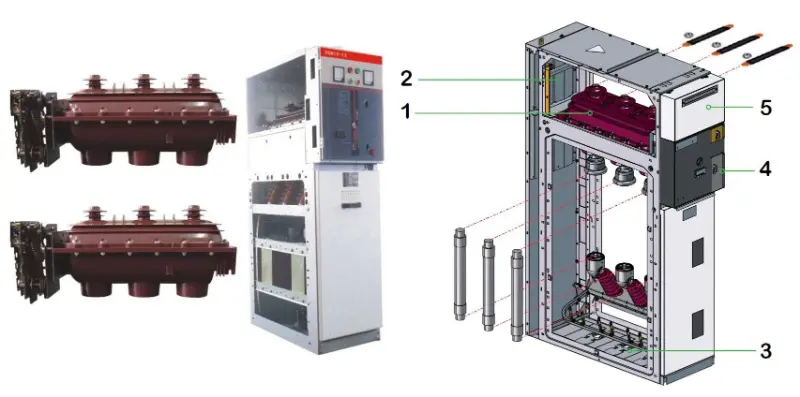

4. Forma structurală

Alegeți între tip fix (de exemplu, GGD, economic) sau tip extras (de exemplu, GCK/GCS/MNS, întreținere ușoară, fiabilitate ridicată). Tipul fix este potrivit pentru situații cu sarcini dispersate, circuite puține și bugete limitate.

Tipul extras este potrivit pentru situații cu sarcini concentrate, multe circuite și cerințe ridicate de fiabilitate a sursei de alimentare (de exemplu, centre de date, industria petrochimică).

5. Parametrii electrici

Verificați tensiunea nominală, frecvența și curentul calculat al sistemului. Mai important, asigurați respectarea cerințelor de stabilitate dinamică și termică în condiții de scurtcircuit. Capacitatea de întrerupere a întreruptorului trebuie să fie mai mare decât curentul maxim de scurtcircuit la punctul de instalare.  Potrivirea parametrilor este fundamentală pentru o funcționare sigură. Trebuie să se bazeze pe calcule riguroase, nu doar pe experiență sau pe estimare.                6. Natura proiectului

Este un proiect de construcție nouă, un proiect de renovare sau un proiect de extindere a capacității?

Pentru construcții noi, acordați prioritate produselor noi de înaltă calitate, foarte fiabile. Pentru renovare/extindere, referiți tipul de dulap existent pentru o integrare mai ușoară a sistemului.

7. Spațiu de instalare

Măsurați lungimea, lățimea și înălțimea camerei electrice, în special lățimea culoarului de operare din fața și din spatele dulapurilor.

Disponibilitatea spațiului limitează direct dimensiunile și aspectul dulapului. De exemplu, lățimea culoarului din spate trebuie să îndeplinească cerințele de întreținere, iar rândurile de dulapuri mai lungi de 6 m necesită două puncte de ieșire.

8. Întreținere și management  Luați în considerare nivelul de calificare tehnică al personalului de operare și cerințele pentru comoditatea întreținerii.

Dulapurile cu extragere oferă o bună interschimbabilitate a unităților; în timpul întreținerii, unitatea defectă poate fi scoasă pentru a restabili rapid alimentarea cu energie, dar costul este mai mare.

Modele comune de aparate de comutare și scenarii aplicabile

După ce am înțeles dimensiunile de bază, să ne uităm la mai multe tipuri comune deaparate de comutare de joasă tensiunepe piata. Acest lucru vă va ajuta să vă potriviți cerințele abstracte cu produse specifice.

Seria de modele  Tip de structură  Caracteristici de bază

Scenarii aplicabile tipice

:-----------  :-------------  :--------------------------------------------------------

GGD  Fixat Circuit economic și practic, simplu, dar necesită o întrerupere a curentului pentru întreținere.

Întreprinderi industriale și miniere, șantiere de construcții cu sensibilitate la costuri, mai puține circuite și cerințe scăzute pentru continuitatea alimentării cu energie.

GCK       Retragere

Compus din unități Motor Control Center (MCC). Circuitele izolate oferă o bună siguranță și fiabilitate. Oferă un raport calitate-preț bun.

Sisteme de alimentare, întreprinderi industriale și miniere, clădiri înalte care necesită conversie, distribuție și control al motoarelor. În prezent, un tip larg utilizat.

GCS       Retragere

Design îmbunătățit bazat pe GCK, structură flexibilă, interschimbabilitate bună a unităților de sertare. Versiunile timpurii aveau niveluri de protecție relativ mai scăzute.  Sisteme de distribuție în centrale electrice mari, instalații petrochimice etc., care necesită niveluri ridicate de automatizare și capacitate de interfață cu computerele.

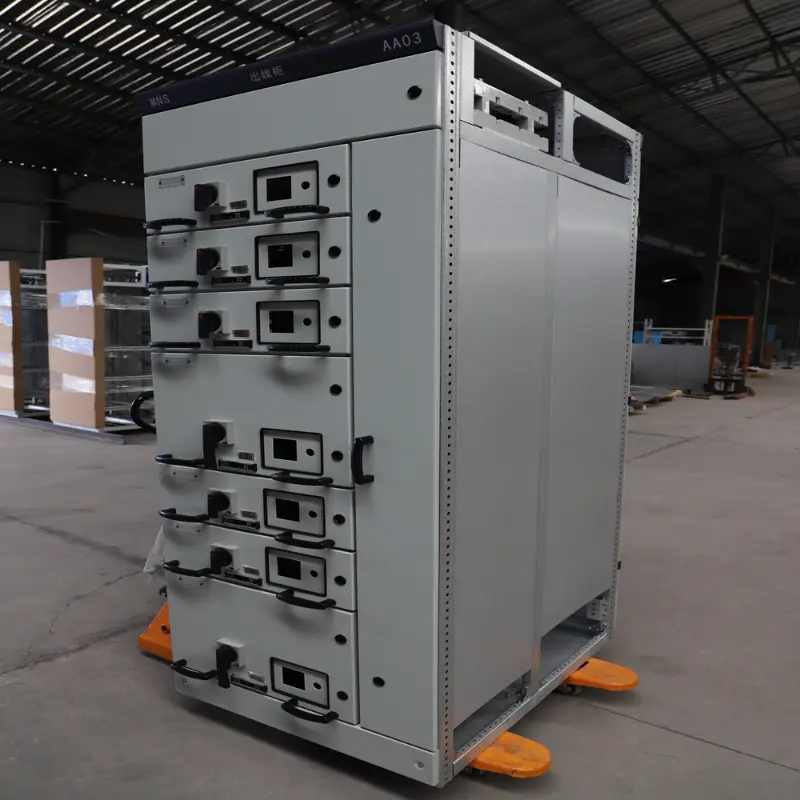

MNS       Retragere

Design compact, structură modulară, manopera excelentă, nivel ridicat de protecție, performanță superioară, dar cost relativ mai mare (aproximativ dublu față de GCS).  Situații cu cerințe extrem de mari pentru fiabilitatea sursei de alimentare, siguranță și utilizarea spațiului, cum ar fi centre mari de date, hoteluri de lux și ateliere de producție de precizie.

> Pe scurt, de la GGD la MNS, poate fi văzută ca o progresie atât în ​​ceea ce privește performanța, cât și costul. Pentru majoritatea proiectelor convenționale, GCK este adesea o alegere prudentă care echilibrează economia și fiabilitatea.
