Aparatură de comutație compactă izolată cu aer

Deyan Electric este un furnizor profesionist de energie electrică industrială cu cercetare și dezvoltare, producție și servicii integrate. Componenta centrală de comutare a aparatului de comutare compact izolat cu aer utilizează de obicei un comutator de întrerupere a sarcinii cu gaz SF6 sau vacuum foarte fiabil, care oferă performanțe puternice de comutare a curentului de sarcină și capacitate de scurtcircuit sigură. Carcasa aparatului de comutare compact izolat cu AIR este construită din plăci de oțel de înaltă calitate, formate prin procese controlate de computer (CNC), asigurând o rezistență mecanică robustă și rezistență la coroziune. O caracteristică cheie de design este compactitatea sa excepțională. Printr-un aspect tridimensional optimizat, integrează mai multe compartimente funcționale, inclusiv bara colectoare, comutatorul, cablurile și camerele instrumentului/mecanismului de operare, într-o amprentă spațială minimă. Aceste compartimente sunt separate prin pereți despărțitori metalici solidi, împământat, o caracteristică critică de siguranță care asigură integritatea operațională și previne propagarea defecțiunilor interne.

Trimite o anchetă

Descriere produs

Aparatul de comutare compact izolat cu AIR, dezvoltat de compania noastră ca răspuns la cerințele utilizatorilor cu putere de fiabilitate, siguranță și compactitate în echipamentele electrice, oferă izolație de aer, design compact, drepturi de proprietate intelectuală complete și testare cuprinzătoare de tip. Potrivit pentru sistemele electrice de 10 kV/7,2 kV din clădiri publice, structuri rezidențiale comerciale, sectoare industriale și de producție minieră. Aparatul de distribuție compact izolat cu aer este ideal și pentru echipamente mecanice complete acționate de motor de înaltă tensiune care necesită soluții compacte.

Parametru de produs (specificație)

Număr de serie	Proiect	Unitate	Dulapul de comutare a sarcinii	Cabinet electric combinat	Cabinet întrerupătoare de circuit
01	Tensiune nominală	kv	12	12	12
02	Frecvența nominală	HZ	50/60	50/60	50/60
03	Curent nominal	A
04	Autobuzul principal	A	630	630	630
05	Autobuz principal filiala	A	630	125 (în funcție de curentul nominal al siguranței)	630
06	Nivel de izolare nominal	kV
07	Tensiune de rezistență la frecvența de alimentare (fază la fază și fază la pământ)	Kv	42	42	42
08	Tensiune de rezistență la frecvența puterii (între pauze)	Kv	48	48	48
09	Tensiune de rezistență la frecvența de alimentare (circuite de control și auxiliare)	Kv	2	2	2
10	Tensiune de rezistență la impulsul fulgerului (fază la fază și fază la pământ)	Kv	75	75	75
11	Tensiune de rezistență la impulsul fulgerului (între porturi)	Kv	85	85	85
12	Curent nominal de rezistență de scurtă durată (r.m.s)	kA
13	Circuitul principal	kA	20/3S	-	25/2S
14	Circuit de împământare	kA	20/2S	-	25/2S
15	Curent de rezistență de vârf nominal (vârf)	kA	50	80	63
16	Curent nominal de închidere în scurtcircuit (vârf)	kA	50
17	Curent nominal de rupere de scurtcircuit	kA	-	31.5	25
18	Curent de transfer nominal	kA	-	1700	-
19	Curent nominal de rupere a sarcinii active	A	630	-	-
20	Curent nominal de rupere în buclă închisă	A	630	-	630
21	Curentul nominal de încărcare și de întrerupere a cablului	A	10	-	15
22	Evaluare de protecție	Doilea	IP3X	IP3X	IP3X
23	Durata de viata mecanica
24	Comutator de sarcină		5000	5000	10000
25	Comutator de împământare		2000	2000	2000

Caracteristica și aplicația produsului

1. Design compact și care economisește spațiu

2. Utilizarea aerului ca mediu primar de izolare

3. Eficiența costurilor și avantajul economic

4. Siguranță sporită cu sisteme de interblocare robuste

5. Fiabilitate ridicată și întreținere ușoară

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

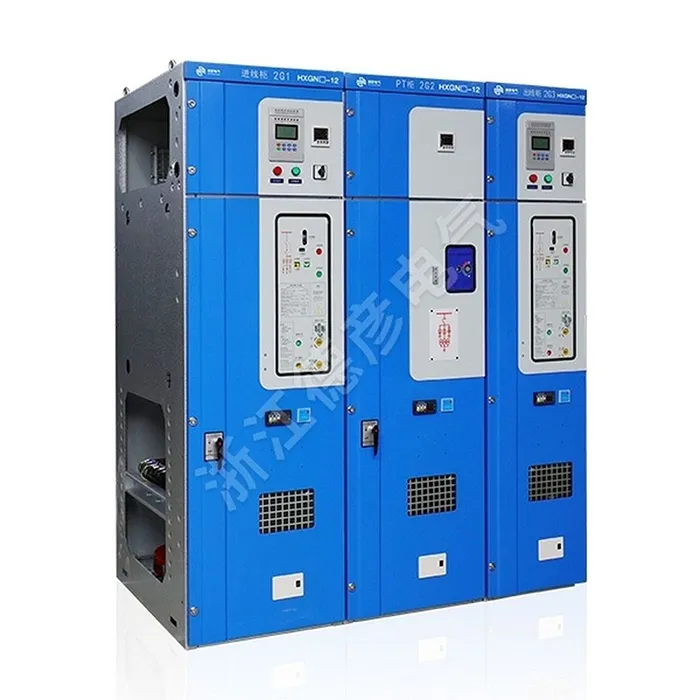

Air-Insulated Compact Switchgear
