Cutie de ramificație pentru cabluri de înaltă tensiune (stație de comutare în aer liber)

Deyan Electric este un furnizor profesionist de electricitate industrială cu cercetare și dezvoltare, producție și servicii integrate. Cutia de ramificație de cablu de înaltă tensiune (Stație de comutare exterioară) este o stație de comutare exterioară compactă, rezistentă la intemperii, pentru rețele de distribuție de 6-35 kV. Permite ramificarea, conectarea și izolarea în siguranță a cablurilor prin conectori complet izolați, cu puncte vizibile de deconectare și împământare fiabilă. Această soluție care economisește spațiu simplifică extinderea și întreținerea rețelei.

Trimite o anchetă

Descriere produs

Cutia de ramificație de cablu de înaltă tensiune (Stație de comutare exterioară) este o stație de comutare exterioară compactă, rezistentă la intemperii, pentru rețele de distribuție de 6-35 kV, este o unitate principală avansată cu inel exterior izolat cu gaz, care încorporează tehnologii standard internaționale. Cutiile de ramificație pentru cabluri de înaltă tensiune sunt proiectate pentru rețele de distribuție de 12/24 kV, dispun de izolație SF6 complet etanșă, construcție modulară și funcționare fără întreținere potrivită pentru medii dure. Sprijinând funcții de automatizare extensibile, permite distribuția fiabilă a energiei în parcuri industriale, zone urbane și centre comerciale, facilitând în același timp inteligența rețelei.

Parametru de produs (specificație)

Numele proiectului			Unitate	Comutator de sarcină
Numele proiectului			Unitate	Unitate de comutare C-Load	F-Unitate electrică combinată	V- Unitate de întrerupător
Tensiune nominală			kv	12/24	12/24	12/24
Frecvența nominală			Hz	50	50	50
Curent nominal			A	630	125	630
Curent nominal de transfer			A		1750
Nivel de izolare nominal	1 min. Tensiune de rezistență la frecvența de alimentare (fază-pământ)	alternativ, în opoziție	KV		42/65
		Între pauze	KV		48/79
	Tensiunea impulsului fulgerului	alternativ, în opoziție	KV		75/125
	Tensiunea impulsului fulgerului		KV		85/145
Curent nominal de rupere de scurtcircuit			kV	20	315	20
Curent nominal de închidere în scurtcircuit			KA	50	80	50
Curent nominal de închidere în scurtcircuit (întrerupător de împământare)			KA	50		50
Curent nominal de rezistență de scurtă durată		Circuitul principal	kA	20	20	20
Curent nominal de rezistență de scurtă durată		Întrerupător de împământare	KA	20	20	20
Durată de scurtă durată evaluată		Circuitul principal	S	4		4
Durată de scurtă durată evaluată		Întrerupător de împământare	S	4	4	4
Curent nominal de vârf de rezistență		Circuitul principal	KA	50		50
Curent nominal de vârf de rezistență		Întrerupător de împământare	KA	50	50	50
Test de arc intern (test de arc de ardere internă)			A	630	20kA/0,5s	630
Curent nominal de rupere în buclă închisă			A	630	Limitat de siguranță	630
Curent nominal de rupere a sarcinii active			A	10	Limitat de siguranță	25
Curentul nominal de încărcare și de întrerupere a cablului			Doilea	5000	17.4	3000
Durata de viata mecanica		Comutator de încărcare/deconectare	Doilea	3000	5000	3000
		Întrerupător de împământare	Doilea		3000	10000
		Întrerupător de circuit în vid	Mpa
Presiune gaz SF6 (presiune absolută la 20°C)					0.035
Rata anuală a loviturilor de fulger					≤0,025% anual
Gradul de protecție pentru camera de aer și tubul de siguranță					IP67
Evaluare de protecție a carcasei și a carcasei					IP4X

Caracteristica și aplicația produsului

Design compact pentru exterior

Protecția completă a mediului

Tehnologie avansată de izolare cu gaz

Configurație modulară flexibilă

Funcționare fără întreținere

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

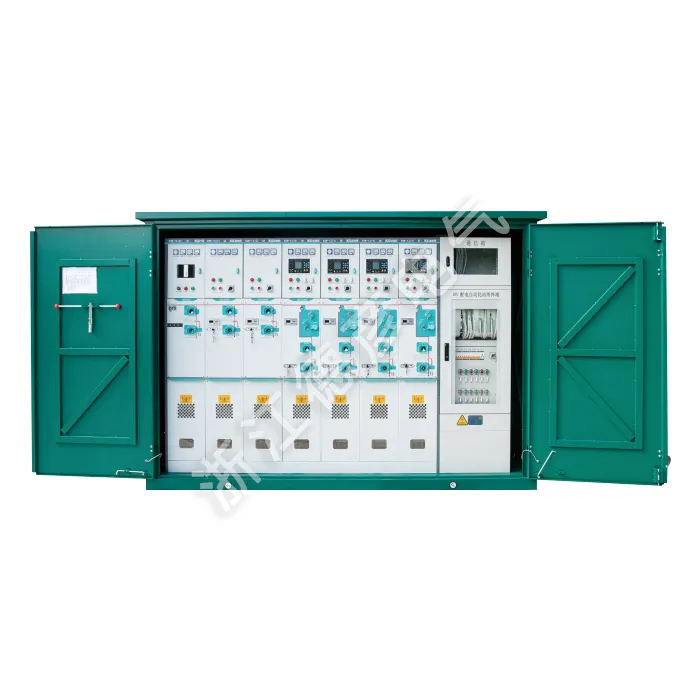

High Voltage Cable Branch Box (Outdoor Switching Station)
