Unitatea principală de comutare inelă

Deyan Electric este un furnizor profesionist de energie electrică industrială cu cercetare și dezvoltare, producție și servicii integrate. Aparatul de distribuție Ring Main Unit este o unitate de distribuție secundară compactă și etanșă pentru rețelele de medie tensiune. Asigură o sursă de alimentare fiabilă, permițând comutarea eficientă a sarcinii și izolarea defecțiunilor într-o configurație „inel”, minimizând întreruperile. Caracteristicile sale cheie includ design modular, SF6 sau izolație în vid și siguranță sporită pentru aplicații urbane și industriale.

Trimite o anchetă

Descriere produs

Introducerea produsului pentru unitatea principală Ring oferă 10 opțiuni de configurare standard, care îndeplinesc cerințele de aplicare ale majorității rețelelor de distribuție de 36–40,5 kV. Ca aparat de comutare compact, XGN-40.5 permite practic orice combinație de unități funcționale selectate.

Aparatul de comutare inel al unității principale are interfețe și interfețe utilizator, oferind o soluție completă de comutare pentru rețelele de distribuție secundară de 36–40,5 kV.

Camera sa de gaz din oțel inoxidabil este umplută cu gaz SF6, etanșând complet toate piesele sub tensiune și comutatoarele din mediul extern. Acest sistem complet etanș protejează întrerupătoarele interne și toate piesele sub tensiune de schimbările de mediu externe, asigurând fiabilitate ridicată, siguranță personalului și funcționare practic fără întreținere.

Parametru de produs (specificație)

● Parametrii tehnici principali ai aparatului de comutare în vid

Nume	Unitate	valoare numerică
Tensiune nominală	kV	40.5
Curent nominal	A	1250 1600 2000
Frecvența nominală	Hz	50
Curent nominal de rezistență de scurtă durată	KA	20 25 31.5
Curent nominal de vârf de rezistență	KA	50 63 80
Tensiune de rezistență a frecvenței de putere nominală	KV	95/1 min
Tensiune nominală de rezistență la impuls fulger	KV	185
Durata nominală a scurtcircuitului	S	4
Evaluare de protecție		IP3X

● Parametrii tehnici cheie a întrerupătorului de vid

Nume	Unitate	valoare numerică
Tensiune nominală	KV	40.5
Frecvența nominală	HZ	50
Tensiune de rezistență a frecvenței de putere nominală	KV	95/1 min
Tensiune nominală de rezistență la impuls fulger	KV	185
Curent nominal	A	1250 1600 2000
Curent nominal de rezistență de scurtă durată	KA	20 25 31.5
Curent nominal de întrerupere de scurtă durată	KA	20 25 31.5
Curent nominal de vârf de rezistență	KA	50 63 80
Durata nominală a scurtcircuitului	Domnișoară	4
Ora de deschidere	Domnișoară	30 ≤ t≤ 60
Ora de închidere	s	50 ≤ t≤ 100
Cicluri nominale de curent de întrerupere în scurtcircuit	Doilea	20
Durata de viata mecanica	Doilea	10000
Evaluare de protecție		IP43

Caracteristica și aplicația produsului

Siguranță maximă și protecție a personalului

Fiabilitate de neegalat și rezistență la mediu

Design compact și care economisește spațiu

Flexibilitate operațională și pregătire pentru viitor

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ D- Unitate de conectare prin cablu direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

Detalii de producție

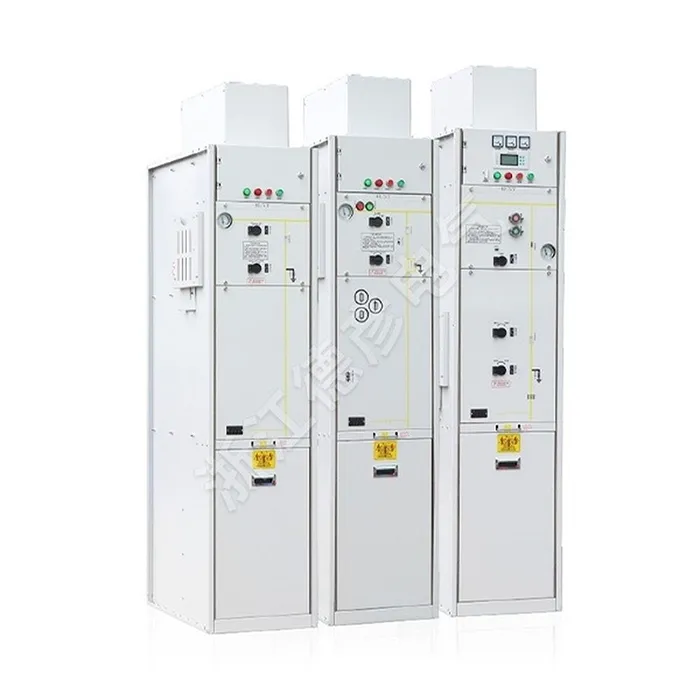

Ring Main Unit Switchgear
