Ce unitate principală de inel ar trebui să alegeți?

O unitate principală inelă (RMU) este aparatul de comutare de bază al rețelelor de distribuție inelă \(10\mathrm{kV}\) - dar alegerea celei potrivite este departe de a fi simplă. Răspunsul depinde mai puțin de produs în sine decât de mediul dvs. de operare, schema de alimentare și nevoile funcționale. Acest articol prezintă decizia de selecție în funcție de forma de izolație, scenariul de aplicare și parametrii electrici, astfel încât să puteți potrivi RMU potrivit proiectului dumneavoastră.

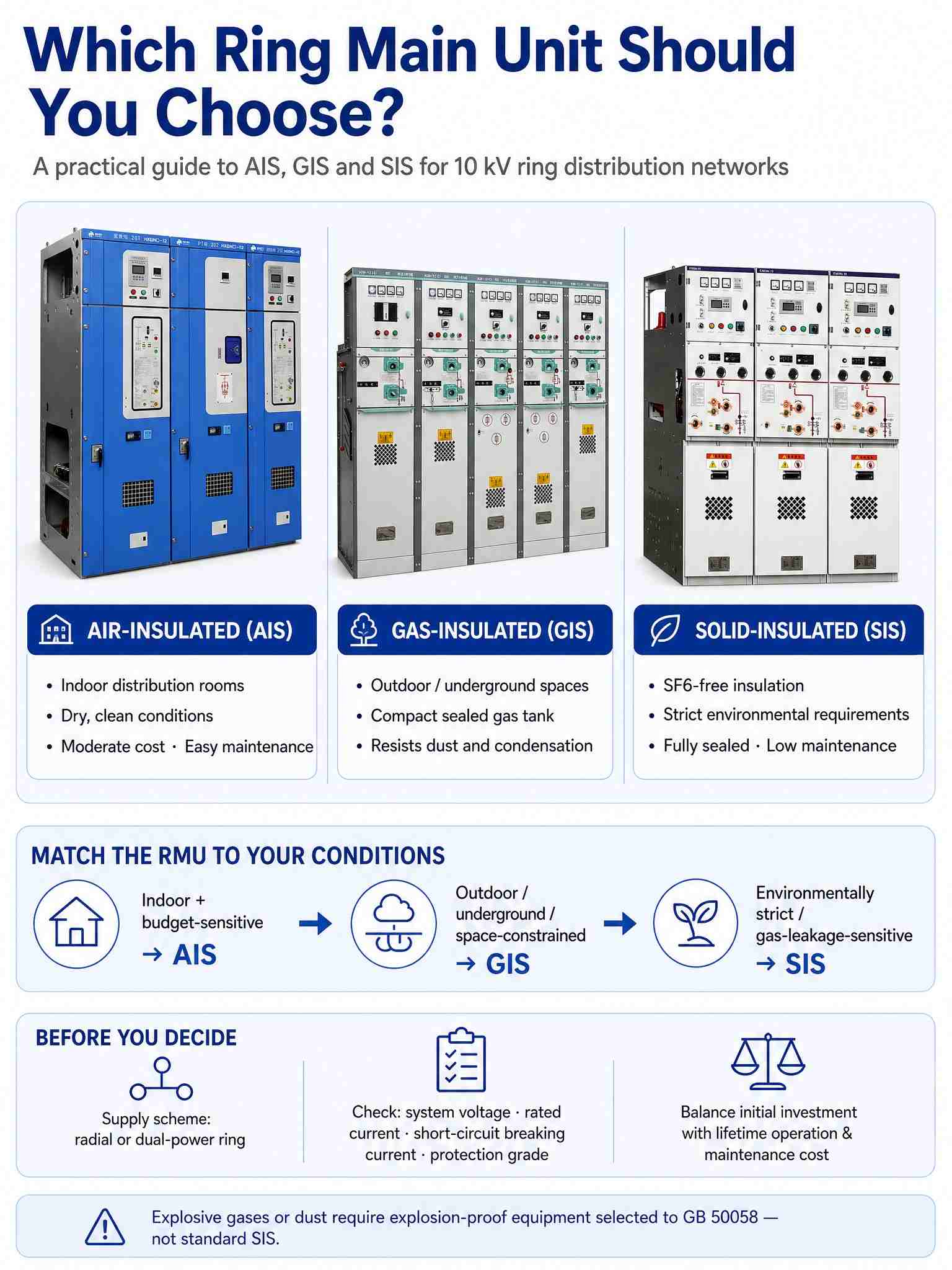

Începeți cu forma de izolație - aceasta determină amprenta la sol, adaptabilitatea la mediu și sarcina de întreținere.

• RMU-urile izolate cu aer (AIS) se potrivesc sălilor de distribuție interioare cu condiții uscate, curate și bine întreținute. Ele oferă costuri moderate, o structură intuitivă și întreținere ușoară, dar dulapurile sunt mai mari și sensibile la umiditate și praf.
• RMU-urile izolate cu gaz (GIS) se potrivesc stațiilor de comutare exterioare, galeriilor de conducte subterane, spațiilor înguste de distribuție și proiectelor fotovoltaice. Rezervorul lor de gaz etanș oferă o dimensiune compactă, o amprentă mică și o rezistență puternică la praf și condens - la un cost mai mare.
• RMU-urile cu izolare solidă (SIS) se potrivesc proiectelor cu cerințe stricte de mediu – fără SF6, fără riscuri de scurgere de gaz sau efect de seră – precum și scenarii sensibile la siguranța la incendiu și scurgerile de gaze. Conductoarele primare sunt încapsulate integral în rășină epoxidică fără umplere cu gaz, oferind un design complet etanș, cu întreținere redusă, deși cu cerințe mai mari de procesare.

Notă: pentru locurile cu gaze sau praf explozive, trebuie utilizate echipamente electrice rezistente la explozie selectate în conformitate cu GB 50058 (Codul pentru proiectarea instalațiilor electrice în atmosfere explozive), în loc de RMU standard izolate solid.

Apoi potriviți scenariul.

În termeni simpli: proiecte de interior și bugetare \(\rightarrow\) AIS; site-uri exterioare, subterane sau cu spațiu limitat \(\rightarrow\) GIS; proiecte stricte din punct de vedere ecologic sau sensibile la scurgeri de gaze \(\rightarrow\) SIS (pentru atmosfere cu adevărat explozive, este necesar un echipament antiexploziv conform GB 50058). Pentru noile substații de tip cutie de energie și rețelele inteligente de distribuție, unitățile izolate cu gaz cu integrare primar-secundar sunt din ce în ce mai ales alegerea principală, permițând monitorizarea de la distanță, alarmarea automată a defecțiunilor și funcționarea nesupravegheată.

Verificați schema de alimentare și parametrii electrici.

Dincolo de forma izolației, confirmați dacă rețeaua necesită alimentare radială simplă sau alimentare cu inel dublu și verificați parametrii de bază - tensiunea sistemului, curentul nominal, curentul de întrerupere în scurtcircuit și gradul de protecție. Acestea trebuie să se potrivească cu configurația rețelei și cu scara de încărcare; în caz contrar, chiar și tipul de izolație potrivit nu poate garanta funcționarea în siguranță.

Echilibrați primul cost cu costul pe durata vieții.

Selecția rezonabilă pune în balanță investiția inițială față de costurile de operare și întreținere pe termen lung. O unitate mai ieftină, care necesită întreținere frecventă sau care nu se potrivește cu mediul său, poate costa mult mai mult pe durata de viață. Potriviți RMU cu condițiile dvs. - nu cu eticheta de preț.
