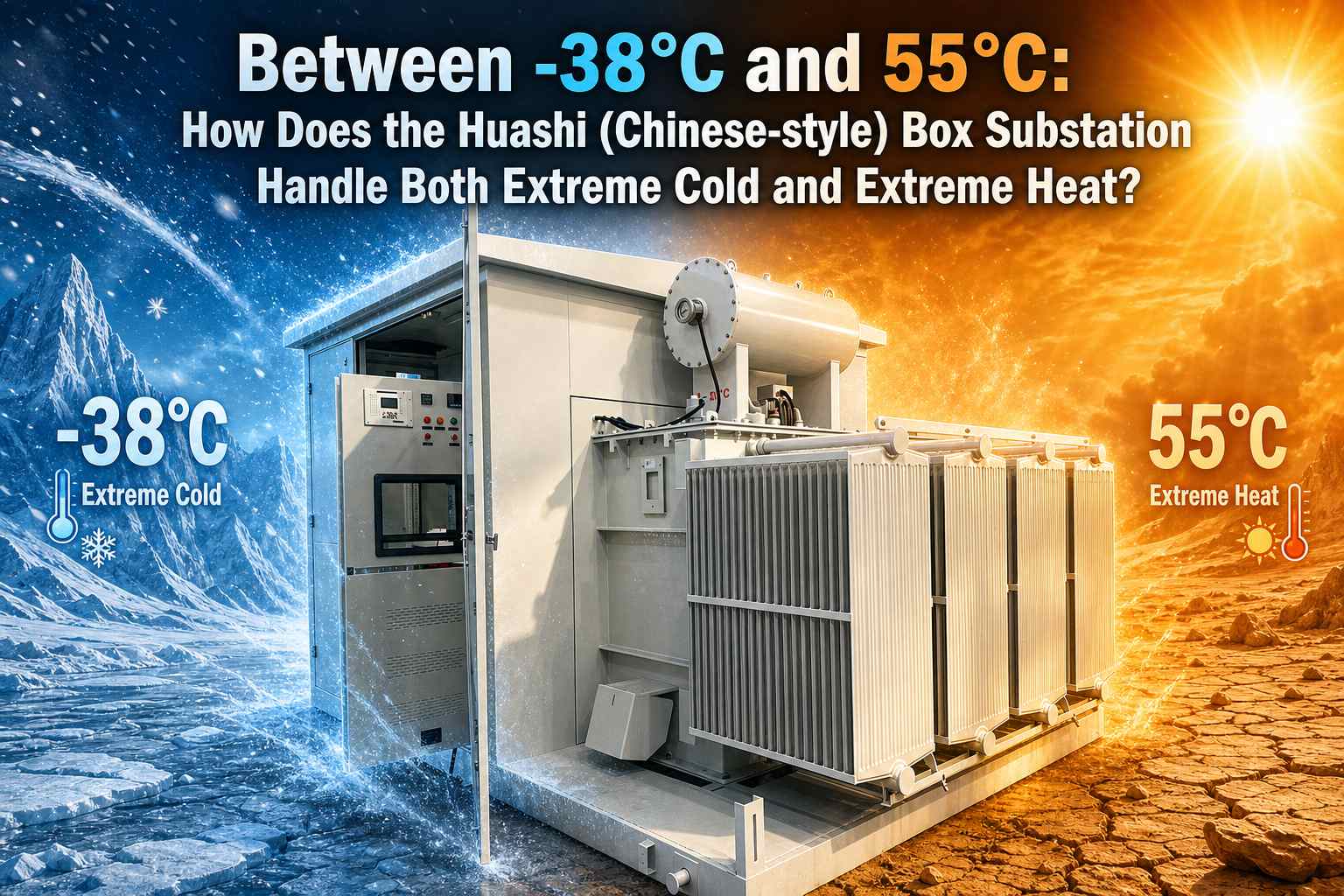

Între -38°C și 55°C: cum funcționează stația de cutie Huashi (în stil chinezesc)

În noi locații de proiecte energetice de peste mări, cum ar fi Gobi din Asia Centrală, Orientul Îndepărtat al Rusiei și deșerturile africane, echipamentele se confruntă cu diferențe enorme de temperatură pe tot parcursul anului: temperaturile de iarnă scad la -38°C, în timp ce temperaturile de vară la suprafață cresc la 55°C. În astfel de condiții, stațiile de cutie convenționale sunt foarte predispuse la defecțiuni, inclusiv solidificarea uleiului la temperatură scăzută, blocarea mecanismului comutatorului, declanșarea suprasarcinii la temperaturi ridicate și îmbătrânirea accelerată a izolației - afectând direct generarea continuă de energie a centralelor fotovoltaice și eoliene.Zhejiang Deyan Electric Co., Ltd.și-a optimizat și modernizat substația de cutie în stil chinezesc pentru condiții complexe de operare în străinătate, obținând o funcționare stabilă și continuă într-un interval larg de temperatură de la -38°C până la 55°C, oferind soluții de distribuție a energiei prefabricate fiabile pentru contractorii EPC la nivel mondial și clienții noilor stații de energie.

Ceea ce distinge substația cu casetă în stil chinezesc de stațiile tradiționale cu casetă în stil european este caracteristica sa de bază: corpul transformatorului este montat în exterior, cu radiatoare expuse direct la aer, bazându-se pe ventilația naturală pentru a disipa căldura. Acest lucru îi conferă în mod inerent un potențial excelent de disipare a căldurii, care este avantajul fundamental pentru adaptarea la scenarii de temperatură ridicată. Bazându-se pe această bază structurală, Deyan Electric a realizat proiecte personalizate specializate care vizează cele două puncte majore de durere: frigul extrem și căldura extremă, rezolvând provocările de funcționare a echipamentelor cauzate de diferențele masive de temperatură dintr-o singură mișcare.

Condiții de funcționare la temperatură înaltă 55°C: disipare îmbunătățită a căldurii, fără declanșare la temperatură ridicată

În proiectele de deșert din Orientul Mijlociu și Africa, temperaturile ambientale pot ajunge până la 55°C. Radiația solară combinată cu generarea de căldură prin transformator face ca stațiile de cutie convenționale să fie foarte susceptibile la protecția la supratemperatură și la funcționarea redusă. Stația de cutie în stil chinezesc Deyan adoptă o structură de radiator de tip deschis montată în exterior, utilizând pe deplin răcirea prin convecție naturală și reducând dependența de componentele vulnerabile, cum ar fi ventilatoarele.

Carcasa carcasei folosește o placă de oțel acoperită cu fluorocarbon, rezistentă la UV, rezistentă la intemperii, pentru a rezista radiațiilor solare intense și pentru a reduce acumularea de căldură internă. Compartimentele de înaltă și joasă tensiune sunt echipate cu un sistem inteligent de evacuare controlat cu temperatură, care activează automat ventilația forțată atunci când temperaturile ating un prag stabilit, combinat cu ecrane cu filtru de praf pentru a echilibra disiparea căldurii și prevenirea nisipului. Toate componentele interne sunt piese industriale de înaltă temperatură, iar materialele de izolație au o marjă amplă de creștere a temperaturii rezervată, menținând puterea nominală stabilă la 55°C și prevenind opririle stației cauzate de supraîncălzirea substației.

Frig extrem -38°C Condiții de funcționare: anti-îngheț la temperatură scăzută, care asigură o pornire fiabilă

Când temperatura ambientală scade la -38°C, vâscozitatea uleiului de transformator convențional crește brusc și poate chiar precipita ceară. Garniturile comutatoarelor devin fragile la temperaturi scăzute, iar dulapurile de control suferă condens și îngheț, ceea ce face imposibilă închiderea echipamentului.

Pentru proiectele cu temperaturi ridicate, Deyan selectează ulei de transformator naftenic cu punct de curgere scăzut, care menține o fluiditate bună la temperaturi scăzute. Compartimentele de înaltă și joasă tensiune ale stației de cutie sunt echipate cu un modul inteligent integrat de încălzire + dezumidificare anticondens care activează automat încălzirea atunci când temperaturile scad sub o valoare setată, menținând temperatura de funcționare a circuitelor de control și protecție.

Sigiliul carcasei folosește benzi de etanșare din cauciuc siliconic rezistent la temperaturi scăzute pentru a preveni întărirea și crăparea la temperaturi scăzute și pentru a preveni pătrunderea umezelii, gheții și zăpezii. Structura carcasei a fost supusă verificării impactului la temperatură scăzută, fără risc de rupere fragilă în medii extrem de reci, asigurând o punere în funcțiune lină la -38°C și adaptarea la proiectele de energie eoliană și fotovoltaică din Asia Centrală și Siberia.

Adaptarea la mai multe scenarii, îndeplinirea standardelor proiectelor de peste mări

Substația electrică în stil chinezesc Zhejiang Deyan integrează un compartiment de înaltă tensiune, un compartiment de joasă tensiune și un transformator immers în ulei montat extern. Are o structură compactă și o amprentă mai mică, facilitând ridicarea la fața locului și instalarea rapidă.

Suportă niveluri de tensiune de 10 kV/35 kV și poate fi adaptat pentru proiecte de peste mări, inclusiv creșterea energiei fotovoltaice, energie eoliană și distribuție a energiei miniere. Poate fi fabricat conform standardelor internaționale IEC și vine cu CE, RoHS și alte certificări aferente, îndeplinind cerințele de conformitate ale proprietarilor de peste mări și contractorilor EPC.

În plus față de designul cu temperatură largă, carcasa este disponibilă cu gradele de protecție IP54/IP55 și acceptă personalizarea împotriva furtunii de nisip și a coroziunii prin pulverizare de sare, găzduind medii compozite dure, cum ar fi platouri, furtuni de nisip și zonele de coastă. Unitatea completă oferă configurații cuprinzătoare de interblocare mecanică, descărcătoare de supratensiune, reducere a presiunii și configurații de protecție împotriva gazelor, cu operare și întreținere convenabile. Întreținerea unei singure unități nu afectează funcționarea altor unități, reducând semnificativ costurile de O&M ale stației.

 Concluzie

De la câmpurile de zăpadă extrem de reci de -38°C până la deșerturile arzătoare de 55°C, diferențele extreme de temperatură nu mai sunt un obstacol pentru proiectele de energie noi de peste mări. Substația electrică în stil chinezesc Zhejiang Deyan, bazându-se pe designul său structural unic și pe tehnologia de personalizare a gamei larg de temperatură, realizează o funcționare stabilă atât în ​​medii de temperatură înaltă, cât și în condiții joase, oferind soluții de substație prefabricate rentabile pentru distribuția globală a energiei și noi proiecte energetice.

Dacă sunteți în căutarea unei substații cu box în stil chinezesc capabil să se adapteze la climă extremă, sunteți binevenit să contactați Zhejiang Deyan Electric pentru soluții tehnice și oferte de proiect.

Zhejiang Deyan Electric Co., Ltd.
