Ce unitate principală de inel la nivel de tensiune ar trebui să fie selectată pentru proiectele EPC de distribuție?

În diferite proiecte de contractare generală EPC de distribuție, unitatea principală inelă (RMU) acționează ca componenta centrală de înaltă tensiune a stațiilor de pachete și a stațiilor de tip cutie. Selectarea nivelului său de tensiune determină în mod direct stabilitatea, conformitatea și costul proiectului al întregii soluții de distribuție a energiei electrice și este, de asemenea, o preocupare tehnică cheie pentru inginerii de achiziții EPC în faza de proiectare preliminară. Mulți antreprenori generali EPC ridică o întrebare în faza incipientă a anchetei: Ce unitate principală inelă la nivel de tensiune ar trebui să fie selectată pentru proiectele EPC de distribuție?

Situat în Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.este specializată în cercetare și dezvoltare și producția de echipamente de distribuție a energiei de medie tensiune. Furnizăm unități principale inelare cu izolare solidă și ecologice, izolate cu gaz SF6, conforme cu IEC, substații de tip cutie de pachete în stil european, substații prefabricate de tip cabină și o gamă completă de echipamente de distribuție a energiei. De multă vreme deservim clienți globale EPC de contractare generală și oferim soluții personalizate de selecție RMU pentru diferite proiecte de distribuție.

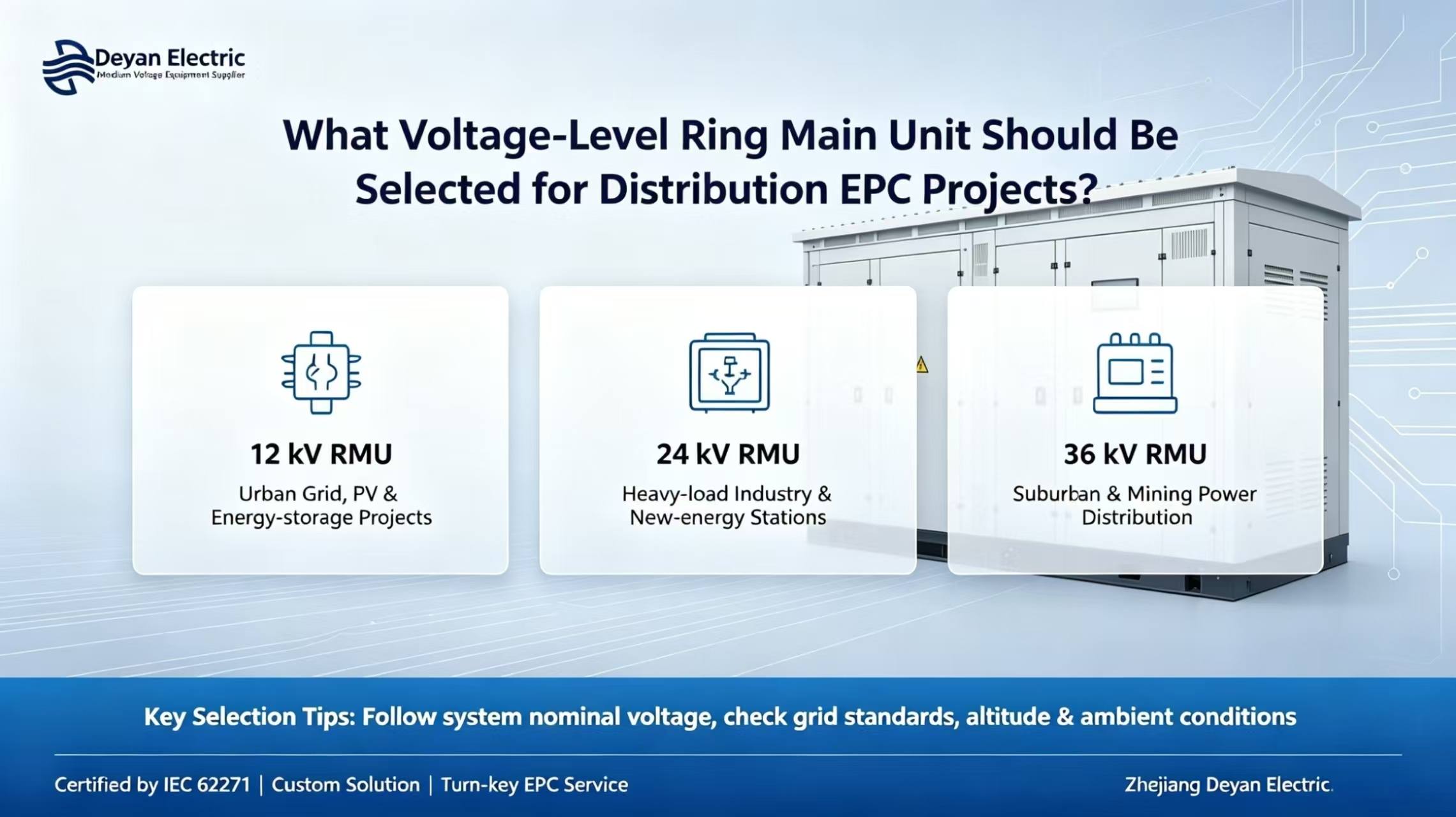

Referință pentru selecția nivelului tensiunii de tip inel-unitate principală în cadrul proiectelor EPC de distribuție

12 kV (sistem 10 kV)

Unitatea principală inelă de 12 kV este modelul principal adoptat pe scară largă în proiectele EPC de distribuție globală. Este aplicat pe scară largă în renovarea rețelelor de distribuție urbană, distribuția de energie a parcurilor industriale, conexiunea la rețea de stocare a energiei și fotovoltaice și substații de pachete de dimensiuni mici și medii. Dispunând de modularitate ridicată și costuri controlabile, acest RMU se potrivește cu majoritatea arhitecturilor convenționale de alimentare cu inel, cu opțiuni de rezistență la scurtcircuit de curent de 20 kA / 25 kA. Este, de asemenea, specificația cel mai frecvent solicitată pentru proiectele EPC.

24 kV

Unitățile principale inelare de 24 kV sunt utilizate în principal pentru zonele industriale cu sarcini mai mari și distanțe mai mari de transmisie a energiei, precum și stații de colectare a energiei noi. În comparație cu soluția de 12 kV, reduce pierderile de linie și scade investițiile în secțiunile transversale ale cablurilor, făcându-l potrivit pentru proiecte de contractare generală EPC de mare capacitate. Necesită grade mai mari de izolație a echipamentelor și un design structural armat al cabinetului, iar costul său total este mai mare decât cel al unei unități principale inelare de 12 kV.

36 kV (sistem 33 kV)

Unitățile principale de inel de 36 kV sunt desfășurate pentru rețelele de distribuție suburbană pe distanțe lungi, zone miniere la scară largă și lucrări EPC de alimentare cu energie pe distanțe lungi. Încadrându-se în categoria distribuției de medie-înaltă tensiune, acestea sunt utilizate în general împreună cu stațiile de pachete de mare capacitate și impun cerințe mai mari de izolare, protecție a arcului intern și test de acceptare din fabrică (FAT).

Principiul de selecție de bază:Tensiunea nominală a unității principale de inel va fi determinată în funcție de tensiunea nominală a sistemului a proiectului, mai degrabă decât doar pe baza capacității transformatorului. Clienții EPC trebuie să confirme mai întâi standardele locale ale rețelei, parametrii de scurtcircuit al sistemului, altitudinea proiectului, temperatura ambiantă și condițiile de umiditate înainte de a finaliza tensiunea nominală a unității principale de inel.

Considerații suplimentare pentru selectarea echipamentelor pentru proiectul EPC

În afară de nivelul de tensiune, antreprenorii generali EPC trebuie să acorde atenție standardelor de produs, adaptării mediului și capacității de livrare a setului complet atunci când achiziționează unități principale inel:

Cerințe de certificare:Produsele trebuie să respecte standardele internaționale din seria IEC 62271. Seturi complete de rapoarte de testare de tip și certificate CE vor fi disponibile pentru a sprijini revizuirea desenelor de proiect și Testul de acceptare în fabrică.

Adaptabilitate la mediu:Personalizarea este disponibilă pentru gradul de protecție în aer liber IP54, sistemele de control al temperaturii anti-condens și acoperirile anticoroziune pentru zonele de coastă, pentru a se adapta la condiții complexe de funcționare, cum ar fi temperatură ridicată, umiditate ridicată și altitudine mare.

Set complet de soluții de asistență:Deyan Electric poate furniza unități principale de inel de sine stătătoare, precum și soluții la cheie ale substațiilor integrate care combină RMU, transformatoare și dulapuri de joasă tensiune. Livrarea unică reduce costurile de comunicare pentru clienții EPC, care decurg din achizițiile și coordonarea cu mai multe părți pentru punere în funcțiune.

Actualizare inteligentă:Terminalele inteligente FTU sunt opționale pentru a realiza funcții de localizare a defecțiunilor și monitorizare la distanță, potrivite pentru proiectele EPC de rețele inteligente de distribuție și conexiune la rețea de energie nouă.

Concluzie

Selectarea nivelului de tensiune este pasul principal pentru definirea specificațiilor unității principale de inel. Selecția necorespunzătoare poate declanșa riscuri severe, cum ar fi acceptarea eșuată a rețelei, supraîncărcarea echipamentelor și întârzierea proiectului. Dispunând de o echipă tehnică profesionistă de inginerie electrică, Zhejiang Deyan Electric Co., Ltd. poate furniza servicii de selectare a tensiunii pentru unitatea principală inelă și proiectarea schemei primare pe baza desenelor de proiect EPC și a specificațiilor rețelei locale. Personalizarea ODM este acceptată pentru a oferi soluții stabile și fiabile de distribuție a energiei de medie tensiune pentru proiectele EPC de distribuție globală.
