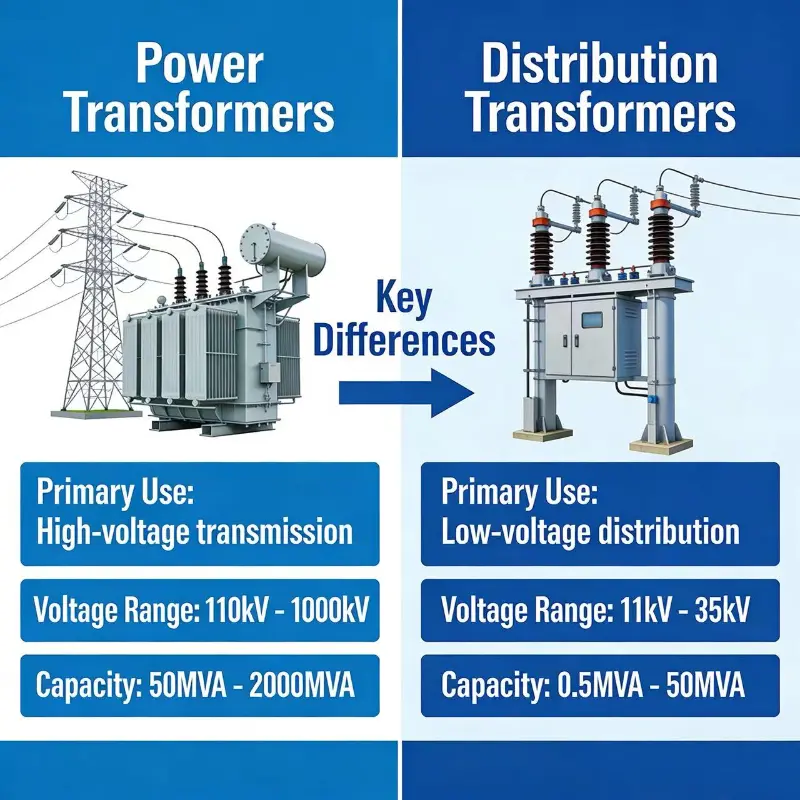

Care este diferența dintre un transformator de putere și un transformator de distribuție?

Transformatoarele de putere sunt conectate în principal în rețeaua de transport unde sunt utilizate practic la tensiuni mai mari, în timp ce transformatoarele de distribuție sunt utilizate în partea de distribuție, prin urmare se confruntă întotdeauna cu niveluri de tensiune scăzută.

Acum venim la diferențe

1. Deoarece sunt utilizate în rețeaua de transport, acestea funcționează în general la > 33 KV, în timp ce transformatoarele de distribuție sunt în general conectate la < 33 KV.

2. Datorită tensiunii mai mari, nivelul de izolație al transformatoarelor de putere este foarte ridicat, în timp ce al transformatoarelor de distribuție este scăzut.

3. Fluctuațiile de sarcină sunt mai puține în transformatoarele de putere, în timp ce sunt mai multe în transformatoarele de distribuție, deoarece sunt conectate direct la sarcină.

4. Transformatoare de puteresunt proiectate astfel încât să suporte pierderile de Cu și pierderile de fier timp de 24 de ore, prin urmare mecanismul lor de răcire este foarte puternic în timp ce în transformatoarele de distribuție pierderea de cu are loc pe baza ciclului de sarcină, în timp ce pierderile de fier sunt întotdeauna prezente.

5. În timpul proiectării transformatoarelor de putere, se are grijă ca pierderile cu la încărcare completă să fie mai mici. În timp ce în transformatoarele de distribuție pierderile de fier sunt menținute la minim.

6. Evaluările transformatoarelor de putere sunt mai mari, prin urmare folosim miez superior ca miez de oțel CRGO, în timp ce în transformatoarele de distribuție se folosește oțel amorf.

7. Deoarece CRGO STEEL poate transporta mai mult flux pe unitate de greutate, astfel greutatea specifică a transformatoarelor de putere este mai mică decât cea a transformatoarelor de distribuție.

8. Transformatoarele de putere sunt proiectate pentru a atinge eficiența maximă la sarcină maximă. Prin urmare în funcție de condiția randamentului maxim-.pierderea de cupru la sarcină completă a transformatoarelor de putere = pierdere de fier.

· În timp ce în transformatoarele de distribuție considerăm că este încărcat până la 70 - 75 la sută din puterea nominală ca medie, prin urmare, este conceput pentru a atinge o eficiență maximă la 70 - 75 la sută, prin urmare, conform formulei eficienței maxime -

pierdere de cupru la sarcină completă = 2* pierdere de fier .

Formula- pentru eficienta maxima in transformatoare (x ^2 * cu pierdere = pierdere de fier) ​​unde x este sarcina transformatorului.

1. Prin urmare, pentru transformatoarele de putere, încărcarea este de 100%, deci pierderea de Cu = pierderea de fier.

2. Pentru transformatoarele de distribuție, sarcina este de 70 %, deci 0,7 ^ 2 * Pierderi de Cu = pierderi de fier deci pierderi de Cu = 2 * Pierderi de fier.
