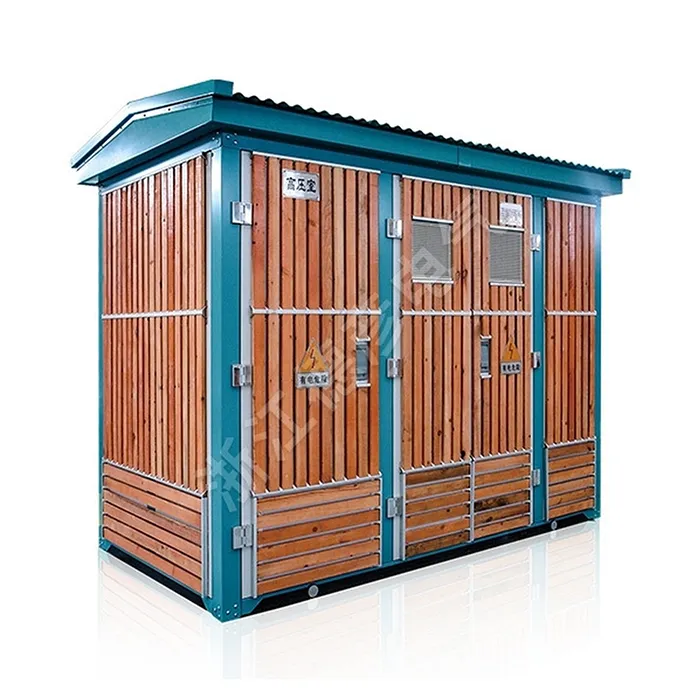

Substație prefabricată de înaltă/joasă tensiune

Deyan Electric este un furnizor profesionist cu o bogată experiență în producția de aparate electrice industriale. Substația prefabricată de înaltă/joasă tensiune este o soluție compactă, complet închisă și testată de tip pentru distribuția de energie de la 12 kV până la 400 V. Această unitate „plug-and-play” integrează un transformator, un aparat de comutare HV/LV și sisteme de control într-o singură carcasă robustă și rezistentă la intemperii. Asigură alimentare fiabilă cu energie, siguranță sporită și este ideal pentru implementare rapidă în aplicații urbane, industriale și comerciale

Trimite o anchetă

Descriere produs

Substația prefabricată de înaltă/joasă tensiune este utilizată pe scară largă în modernizarea rețelei urbane, comunități rezidențiale, clădiri înalte, facilități industriale și miniere, hoteluri, centre comerciale, aeroporturi, căi ferate, câmpuri petroliere, docuri, autostrăzi și instalații temporare de alimentare atât pentru aplicații interioare cât și exterioare.

Substația prefabricată de înaltă/joasă tensiune este o soluție compactă complet integrată pentru transformarea tensiunii medii (de exemplu, 12 kV sau 40,5 kV) în tensiune joasă (400 V). Această unitate „plug-and-play” combină transformatoare, aparate de comutare HV/LV și sisteme de control într-o carcasă robustă, rezistentă la intemperii. Asigură o distribuție fiabilă a energiei, permite implementarea rapidă la fața locului cu lucrări civile minime și este ideal pentru aplicații urbane, industriale și de energie regenerabilă.

Parametru de produs (specificație)

● Specificații tehnice ale comutatorului de încărcare

Număr de serie	Nume	Unitate	Comutator de sarcină FKN12-12	FZN25-12 Comutator de sarcină cu vid
1	Tensiune nominală	kV	10
2	Tensiune maximă de funcționare	kV	12
3	Frecvența nominală	Hz	50
4	Curent nominal	A	630
5	Curent nominal de sarcină de rupere	A	630
6	Curent de stabilitate termică (RMS)	kA/S	20/2	20/4
7	Curent de stabilitate dinamică	kA	50	50
8	Curent de închidere în scurtcircuit (vârf)	KA	50	50
9	Cicluri de rupere la sarcină completă	Doilea	20	10000
10	Durata de viata mecanica	Doilea	2000	10000
11	1 min. Tensiune de rezistență la frecvența de alimentare (fază la fază și fază la pământ)	kV	42	42
12	Tensiunea impulsului fulgerului (relativă și față de masă)	kV	75	75

● Specificații tehnice pentru siguranțe de înaltă tensiune

Număr de serie		Tensiune nominală (kV)	Curent de rupere (A)	Curent de întrerupere (KA)	Valoare nominală a siguranței (A)
Model britanic	Model casnic	Tensiune nominală (kV)	Curent de rupere (A)	Curent de întrerupere (KA)	Valoare nominală a siguranței (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Notă: Determinat de dacă este instalat un percutor. N indică niciun atacant, A indică atacant prezent.

Număr de serie	Tip dispozitiv de călătorie	Curentul nominal al unității de declanșare A	Capacitate de rupere kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Termo-electromagnetice sau electronice	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630.800.1000.1250.1600.2000	65(80)
CW1-3200	Inteligent	2000,2500,3200	100

Caracteristica și aplicația produsului

Design compact, integrat „Plug-and-Play”.

Carcasă robustă și rezistentă la intemperii

Siguranță și fiabilitate ridicate

Performanță excelentă a transformatorului

Configurație flexibilă și întreținere ușoară

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid
