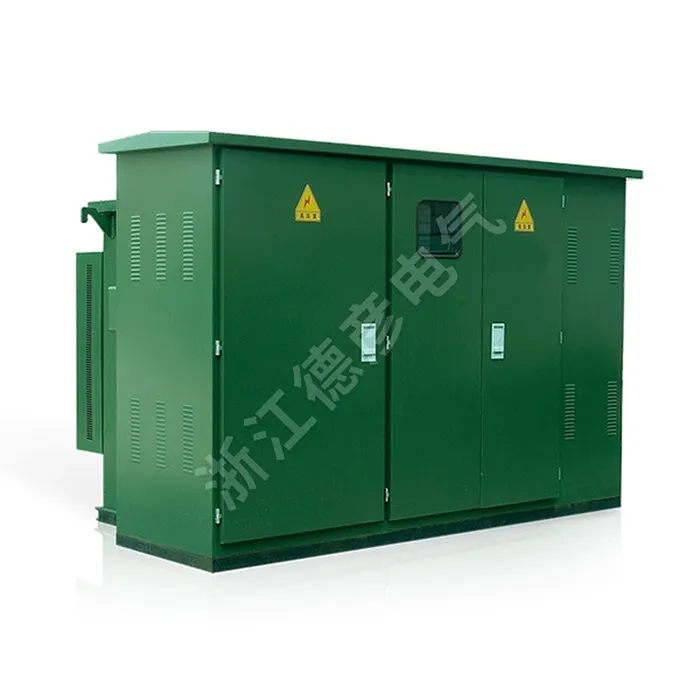

Substație de tip cutie prefabricată în stil american

Deyan Electric este un furnizor profesionist cu o bogată experiență în producția de aparate electrice industriale. Substația de tip cutie prefabricată în stil american este o soluție compactă, complet integrată pentru distribuția de energie de 10 kV-35 kV. Dispune de o carcasă din oțel inviolabilă, rezistentă la intemperii, cu un design estetic clasic. Această unitate „plug-and-play” combină o unitate principală inelă de înaltă tensiune, un transformator cu pierderi reduse și un aparat de comutare de joasă tensiune într-un singur sistem robust. Acesta asigură performanță fiabilă, instalare ușoară și este ideal pentru spații publice, zone rezidențiale și aplicații industriale.

Trimite o anchetă

Descriere produs

Substația de tip cutie prefabricată în stil american încorporează tehnologie internațională avansată, în același timp adaptată condițiilor interne. Stația de tip cutie prefabricată în stil american are un design compact, instalare și întreținere ușoară, zgomot redus, pierderi reduse, protecție antifurt, capacitate puternică de suprasarcină și garanții complete. Este potrivit pentru zone rezidențiale noi, centuri verzi, parcuri, gări, hoteluri, șantiere, aeroporturi și similare

Parametru de produs (specificație)

Număr de serie	Nume	Unitate	Specificatii tehnice
1	Tensiune nominală	kv	10/0,4 (presiune înaltă/presiune joasă)
2	Tensiune maximă de funcționare	kv	12 (partea de înaltă tensiune)
3	Frecvența nominală	Hz	50
4	Capacitate nominală	KVA	50-1600
5	Tensiune de rezistență la frecvența de alimentare de 1 minut	KV	35
6	Tensiunea impulsului fulgerului	KV	75
7	Metoda de răcire		Auto-răcire cu scufundare în ulei
8	Curentul de rupere a siguranței de rezervă de înaltă tensiune	kA	50
9	Curentul de rupere a siguranței de introducere	KA	2.5
10	Temperatura mediului ambiant	℃	-35-+40
11	Creșterea de temperatură permisă a bobinei	k	65
12	Reglarea tensiunii în gol		±5% sau ±2 × 2,5%
13	Nivel de zgomot	dB	50
14	Evaluare de protecție		IP43

Tabel cu specificații tehnice ale transformatorului

Dispune de noul miez de transformator din seria S9, care oferă pierderi reduse, capacitate excelentă de suprasarcină și rezistență puternică la scurtcircuit. Toate elementele de fixare sunt tratate cu măsuri anti-slăbire, eliminând necesitatea ridicării miezului. Alternativ, sunt disponibile și transformatoarele superioare din seria S10 și seria S11.

Capacitate kVA	Tensiune kV		Desemnarea grupului de conexiuni	% curent fără sarcină			% curent fără sarcină			Tensiune de impedanță %	S9	S10	S11
Capacitate kVA	Presiune mare	Joasă presiune	Desemnarea grupului de conexiuni	S9	S10	S11	S9	S9	S11	Tensiune de impedanță %	S9	S10	S11
50	10±5% sau ±2×2,5%	0.4	Dyn11 sau Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Caracteristica și aplicația produsului

Design integrat și compact

Miez de transformator immers în ulei

Siguranță ridicată și rezistență la manipulare

Pre-testat pentru fiabilitate

Instalare flexibilă și împământare

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi mici industriale și miniere

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

American-style Prefabricated Box-Type Substation
