Aparatură principală de comutație principală cu inel metalic AC

Deyan Electric este un furnizor profesionist de energie electrică industrială cu cercetare și dezvoltare, producție și servicii integrate. Aparatul principal cu inel metalic AC este o soluție compactă și fiabilă pentru distribuția secundară a energiei în rețele de 10-12 kV. Designul său robust, placat cu metal, asigură siguranță și durabilitate, ideal pentru sistemele principale de inel din rețelele urbane, fabricile industriale și complexele comerciale. Această unitate asigură comutarea eficientă a sarcinii, izolarea fiabilă a defecțiunilor și necesită întreținere minimă, garantând alimentare continuă și siguranță în funcționare sporită

Trimite o anchetă

Descriere produs

Aparatul principal cu inel metalic AC este o soluție de comutație compactă și fiabilă, proiectată pentru rețele de distribuție de 12 kV, 50 Hz. Aparatul de comutare principal cu inel metalic AC respectă standardele IEC 62271-200 și GB 3906 și poate fi configurat cu componente cheie de la ABB sau întrerupătoare casnice de înaltă performanță (SFL-12/24). Dispunând de un dulap cu nituri de precizie, cu protecție IP3X și interblocări mecanice robuste, asigură funcționarea în siguranță și previne funcționarea greșită. Unitatea este ușoară, ușor de întreținut și potrivită atât pentru aplicații de rețea urbane, cât și rurale.

Parametru de produs (specificație)

Număr	Nume	Unitate	Parametrii
1	Tensiune nominală	kV	12
2	Frecvența nominală	HZ	50
3	Curentul nominal al barei principale/Curentul nominal maxim al siguranței	A	630，125
4	Circuitul principal și circuitul de împământare cu curent de rezistență de scurtă durată	kA/s	20, 3
5	Curentul nominal de rezistență maxim al circuitului principal și al circuitului de împământare	KA	50
6	Curent nominal de scurtcircuit de închidere a circuitului principal și a circuitului de împământare	kA	50
7	Cicluri de rupere cu capacitate maximă pentru comutatoarele de sarcină	Doilea	100
8	Curentul de rupere a siguranței	kA	31.5，40
9	Curent nominal de rupere în buclă închisă	A	630
10	Curent de transfer nominal	A	630
11	Durata de viata mecanica	doilea	2000
12	1 min. Tensiunea de rezistență a frecvenței de alimentare (vârf) relativ la împământare/ruperea izolației	kV	42, 48
13	Tensiunea de rezistență la impuls de fulger (vârf) fază la fază, fază la pământ/ruptură de izolare	kV	75,85
14	Circuit secundar Tensiune de rezistență la frecvența de putere de 1 minut	kV	2
15	Evaluare de protecție		IP3X

Caracteristica și aplicația produsului

Design robust cu inchis metalic

Compact și economisește spațiu

Comutare fiabilă a sarcinii și izolarea defecțiunilor

Operare și întreținere simplă

Compatibilitate largă cu aplicații

Site-uri de aplicații

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

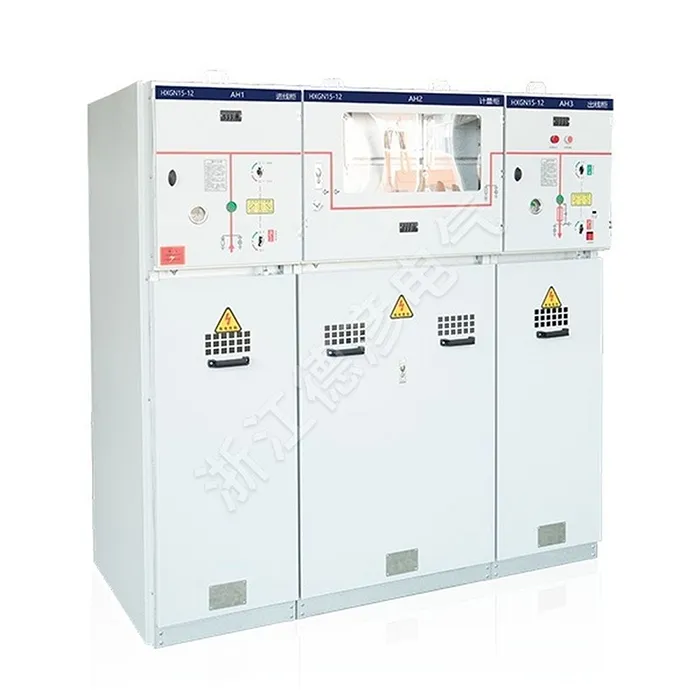

AC Metal-Enclosed Ring Main Switchgear
