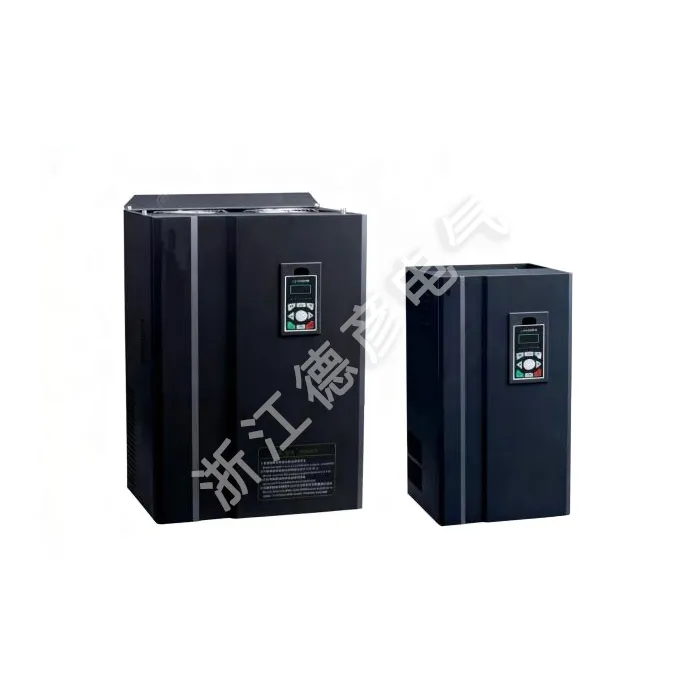

Invertor sincron cu magnet permanent

Deyan Electric este un furnizor profesionist de energie electrică industrială cu cercetare și dezvoltare, producție și servicii integrate, oferind un avantaj de preț bun și o acoperire largă pe piețele europene și americane. Invertorul său sincron cu magneți permanenți LNC860E are control vectorial avansat și o calitate stabilă. Potrivit pentru cumpărare în vrac, servește scenarii de vârf, cum ar fi centre CNC, oferind o reglare precisă și fiabilă a vitezei motorului.

Trimite o anchetă

Descriere produs

Invertoarele sincrone cu magneți permanenți din seria LNC860E sunt convertoare de frecvență vectoriale de înaltă performanță, de uz general, utilizate în principal pentru a controla și regla viteza și cuplul motoarelor sincrone trifazate de curent alternativ. Utilizează un cip DSP pe 32 de biți și are încorporați algoritmi de control de bază, cum ar fi controlul vectorial în buclă închisă, controlul vectorial în buclă deschisă și controlul cuplului, permițând controlul motoarelor sincrone cu magnet permanent, cu performanțe mai mari și precizie mai mare. Oferă un cuplu ridicat la viteze mici, are caracteristici dinamice bune, o capacitate de supraîncărcare extrem de puternică și acceptă diferite carduri PG. În timp ce îmbunătățește fiabilitatea produsului și adaptabilitatea la mediu, întărește, de asemenea, designul pentru utilizarea clienților și specializarea în industrie. Cu funcții mai optimizate, aplicații mai flexibile și performanțe mai stabile, acesta poate fi utilizat pe scară largă în scenarii de aplicații de nivel mediu și înalt, cum ar fi mașini de turnat prin injecție, compresoare de aer, sisteme servo de putere medie până la mare, echipamente pentru centre de prelucrare CNC, echipamente pentru textile și echipamente CNC. Acest invertor sincron cu magneți permanenți vine standard cu o funcție de comunicare 485, iar puterea de 22 kW și mai mică vine standard cu o unitate de frânare. Gama de putere: 0,75kW~400kW-380V.

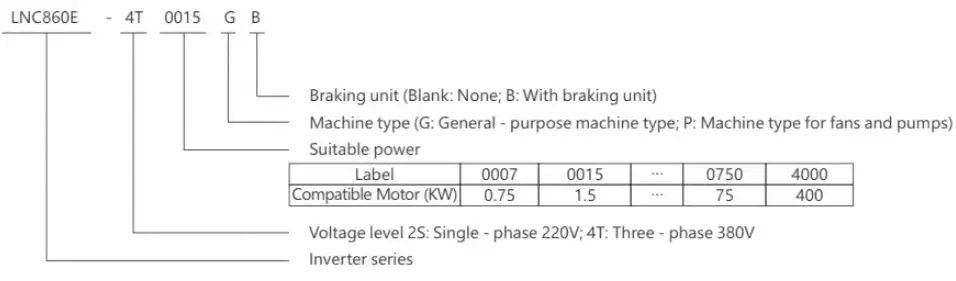

Sensul modelului

LNC860E Permanent Magnet Synchronous Inverter

Caracteristicile produsului

▲ Control vectorial în buclă deschisă și închisă pentru motoarele sincrone cu magnet permanent Suportă diverse codificatoare: incremental ABZ, incremental UVW și resolver
▲ Intrare largă de tensiune, reglare automată a tensiunii de ieșire (AVR), funcționare non-stop în timpul pierderii momentane de putere, cu adaptabilitate mai puternică
▲ Suportă diferite metode de setare a frecvenței: setare digitală, setare cantități analogice, setare PID, setare de comunicare RS485
▲ Pornire lină - pornire și funcționare stabilă, cu funcție de urmărire a vitezei
▲ Poate partaja magistrala DC pentru a economisi energie
▲ Zgomot redus și capacitate puternică anti-interferență
▲ Capacitate mare de suprasarcină, 150% din cuplul nominal poate funcționa timp de 60 de secunde
▲ Încorporat - algoritm PID avansat, cu răspuns rapid, adaptabilitate puternică și depanare ușoară
▲16 - controlul vitezei în trepte, PLC simplu pentru a realiza controlul logic multifuncțional, cum ar fi controlul temporizării, vitezei constante și direcționale
▲ Funcții de protecție multiple: supra-tensiune, supra-curent, suprasarcină, supra-încălzire etc.
▲ Suportă afișarea panoului LCD și funcționarea în chineză și engleză. Suportă comunicații Profibus - DP și MODBUS
▲ Adoptă structural un design independent de conductă de aer, ventilatorul poate fi dezasamblat liber, cu performanțe bune de disipare a căldurii

Instrucțiuni de pe plăcuța de identificare

MODEL:	LNC860E-4T0040GB/4T0055PB
PUTERE:	4KW9A/5,5K
INTRARE:	3PH AC380V 50HZ/60HZ
IEȘIRE:	3PH AC0V-380V 0HZ-400HZ
S.N:	Cod de bare

Specificatii tehnice

Articol		Caietul de sarcini
Caracteristici de control	Frecvența de ieșire	0-500Hz
	Frecvența purtătoare	0,8 kHz ~ 12 kHz. Frecvența purtătoarei poate fi ajustată automat în funcție de caracteristicile de încărcare
	Rezoluția frecvenței de ieșire	0,01 Hz
	Modul de control	Control vectorial în buclă deschisă (SVC) Control V/F Control vectorial în buclă închisă (FVC)
	Caracteristicile cuplului	Cu compensarea cuplului și compensarea alunecării, cuplul de pornire poate ajunge la 150% la 0,25 Hz (SVC)
	Precizia controlului cuplului	±5% (FVC)
	Criteriul acțiunii de prevenire a blocării	Setați ca procent din curentul nominal, variind de la 20% la 250%
	Gama de reglare a vitezei	1:100(SVC) 1:1000(FVC)
	Precizia stabilizarii vitezei	±0,5%(SVC) ±0,02%(FVC)
	Capacitate de suprasarcină	150% din curentul nominal de ieșire pentru un minut
	curba V/F	Patru moduri: liniar; separare completă V/f în mai multe puncte;separare V/f incompletă
	Curba de accelerare si decelerare	Moduri de accelerare și decelerare liniară sau curbă S; patru timpi de accelerare și decelerare; interval de timp de accelerare și decelerare 0,1~6500,0s
	Frânare DC	Frecvența de frânare DC.0.00Hz～frecvență maximă.Timpul de frânare:0.0s~36.0s, valoarea curentului de acțiune de frânare:0.0%~100.0%
	Controlul alergării	Gama de frecvență de jog: 0,00 Hz ~ frecvență maximă, timp de accelerare și decelerare de jog 0,1 s ~ 6500,0 s
	PLC simplu, funcționare cu viteză în mai multe trepte	Funcționarea cu viteză de până la 16 trepte poate fi realizată prin PLC-ul încorporat sau terminalele de control
	PID încorporat	Poate realiza cu ușurință sistemul de control în buclă închisă de control al procesului
	Reglarea automată a tensiunii (AVR)	Când tensiunea rețelei se modifică, poate menține automat o tensiune de ieșire constantă
	Funcție rapidă de limitare a curentului	Minimizați defecțiunile de supracurent în cea mai mare măsură și protejați funcționarea normală a convertizorului de frecvență
Caracteristici de funcționare	Canal de comandă de operare	Trei canale: dat de panoul de operare, dat de terminalele de control, dat de portul de comunicație serial. Poate fi comutat în diferite moduri
	Sursa de frecventa	Zece surse de frecvență: date de butonul panoului, date de panoul de operare, date de tensiune analogică, date de curent analogic, date de comunicația RS485, care pot fi comutate în diferite moduri
	Sursă de frecvență auxiliară	Zece surse de frecvență auxiliară. Poate realiza în mod flexibil reglarea fină a frecvenței auxiliare și sinteza frecvenței
	terminale de intrare	Șase terminale de intrare digitală, dintre care unul poate fi utilizat ca intrare de impuls de mare viteză. Două canale de intrare analogice, Al1: interval de intrare 0~+10V, Al2: interval de intrare 0~+10V/0-20mA
	Borne de ieșire	Un terminal de ieșire cu impulsuri de mare viteză, capabil să emită un semnal cu undă pătrată de la OkHz ~ 50kHz, care poate realiza ieșirea unor cantități fizice, cum ar fi frecvența setată și frecvența de ieșire. Poate fi selectat ca tip de scurgere deschisă Un terminal de ieșire digitală Un terminal de ieșire releu Două terminale de ieșire analogică: OV ~ 10V / 0-20mA, care poate indica ieșirea curentă / frecvența de ieșire / tensiune / frecvență / putere. semnale factoriale
Afișaj și operațiuni de la tastatură	Afișaj LED	Este echipat cu 8 taste funcționale, un LED cu 5 cifre și 7 segmente și 5 indicatori LED de stare care poate efectua rotație înainte, rotație inversă, resetare, oprire, jog, precum și setarea și afișarea parametrilor
Afișaj și operațiuni de la tastatură	Funcția de protecție	Detectarea scurtcircuitului motorului la pornire, protecție împotriva pierderii de fază de intrare și ieșire, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la supraîncălzire, protecție la suprasarcină etc.
Mediul înconjurător	Locul de aplicare	În interior, nu expus direct la lumina soarelui, fără praf, gaze corozive, gaze inflamabile, ceață de ulei, vapori de apă, picurare de apă sau sare etc.
	Altitudine	Mai puțin de 1000 m
	Umiditatea mediului ambiant	-10 ℃ ~ + 40 ℃ (când temperatura ambientală este între 40 ℃ ~ 50 ℃, este necesară operația de reducere)
	Umiditate	Mai puțin de 95% RH, fără condens de picături de apă
	Vibrație	Mai puțin de 5,9 m/s² (0,6 g)
	Temperatura de depozitare	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
