Invertor pentru mașină de trefilare

Deyan Electric este un furnizor profesionist de energie electrică industrială, care oferă soluții fiabile și avantaje de preț bun, acoperind piețele europene și americane. Invertorul său LNC860L pentru mașina de trefilare are un control avansat al tensiunii și o calitate stabilă. Potrivit pentru cumpărare în vrac, se potrivește industriilor de sârmă și cabluri, asigurând o funcționare constantă.

Trimite o anchetă

Descriere produs

Seria LNC860L de convertoare de frecvență dedicate mașinilor de trefilare nu numai că posedă toate caracteristicile de înaltă performanță ale convertoarelor de frecvență 8605-vector, dar poate realiza și controlul tensiunii în buclă închisă și controlul tensiunii în buclă deschisă, îndeplinind diverse cerințe de înfășurare și derulare. Are un model matematic încorporat pentru controlul înfășurării tensiunii și suporturi calculul automat al diametrului rolei. Poate fi utilizat pe scară largă în industrii precum sârmă și cablu, prelucrarea foliilor metalice, înfășurare, sârmă metalică și sârmă din plastic. Acest invertor pentru mașină de trefilare este standard - echipat cu o funcție de comunicare 485, iar o unitate de frânare este standard - echipată pentru o putere de 22 kW și mai mică. Gama de putere: 0,75kW-400kW-380V.

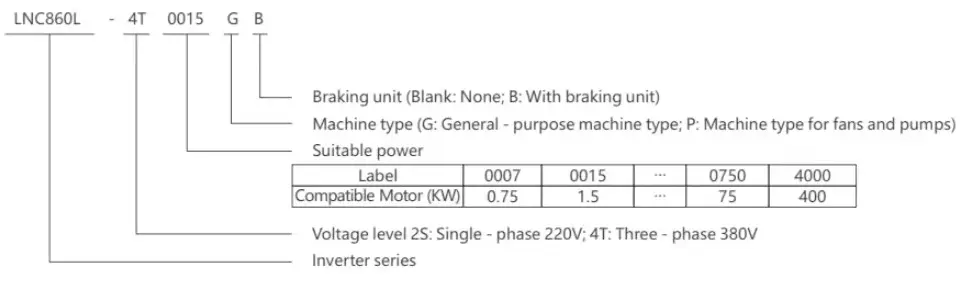

Sensul modelului

LNC860L Inverter for Wire-Drawing Machine

Caracteristicile produsului

▲ Control vectorial de înaltă performanță, cuplu mare de frecvență joasă și ieșire stabilă

▲ Suportă diverse codificatoare: ABZ incremental, U incremental și resolver

▲ Intrare largă de tensiune, reglare automată a tensiunii de ieșire (AR), fără oprire în timpul pierderii momentane de putere, cu adaptabilitate mai puternică

▲ Suportă controlul tensiunii în buclă închisă și controlul tensiunii în buclă deschisă

▲ Model matematic încorporat pentru controlul înfășurării tensiunii, acceptă calculul automat al diametrului rolei

▲ Pornire lină, funcționare stabilă și tensiune constantă

▲ Sârmă automată - detecție rupere, compensare automată a inerției

▲ Combinația de sistem de înfășurare și derulare, poate partaja magistrala DC, economisind energie electrică

▲ Încorporat - algoritm PID avansat, cu răspuns rapid, adaptabilitate puternică și depanare ușoară

▲16 - controlul vitezei în trepte, PLC simplu realizează control logic multifuncțional, cum ar fi temporizarea, viteza constantă și setarea direcției

▲ Interfața de comunicație RS485 încorporată acceptă protocolul Modbus

▲ Funcții multiple de protecție: supra-tensiune, supra-curent, suprasarcină, supra-încălzire etc

Instrucțiuni de pe plăcuța de identificare

MODEL:	LNC860L-4T0037GB/4T0055PB
PUTERE:	3,7KW 9A/5,5KW 13A
INTRARE:	3PH AC380V 50HZ/60HZ
IEȘIRE:	3PH ACOV-380V OHZ-400HZ
S.N:	Cod de bare

Lista tipurilor de mașini

Model de convertizor de frecventa	Capacitate de putere (kVA)	Curent de intrare (A)	Curent de ieșire (A)	Motor aplicabil (KW)
Alimentare monofazată: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Alimentare trifazată: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Specificatii tehnice

Articol		Caietul de sarcini
Caracteristici de control	Frecvența de ieșire	0-500Hz
	Frecvența purtătoare	0,8kHz~12kHz Frecvența purtătoarei poate fi ajustată automat în funcție de caracteristicile de încărcare
	Rezoluția frecvenței de ieșire	0,01 Hz
	Modul de control	Control vectorial în buclă deschisă (SVC) Control V/F Control vectorial în buclă închisă (FVC)
	Caracteristicile cuplului	Cu compensarea cuplului și compensarea alunecării, cuplul de pornire poate ajunge la 150% la 0,5 Hz
	Precizia controlului cuplului	±5% (FVC)
	Criteriul acțiunii de prevenire a blocării	Setați ca procent din curentul nominal, variind de la 20% la 250%
	Interval de reglare a vitezei	1:100(SVC) 1:1000(FVC)
	Precizia stabilizarii vitezei	±0,5%(SVC) ±0,02%(FVC)
	Capacitate de suprasarcină	150% din curentul nominal de ieșire timp de un minut
	curba V/F	Patru moduri: liniar; multi-punct; separare V/f completă; separare V/f incompletă
	Curba de accelerare si decelerare	Moduri de accelerare și decelerare liniară sau curbă S; patru timpi de accelerare și decelerare; interval de timp de accelerare și decelerare 0,1 ~ 6500,0 s
	Frânare DC	Frecvența de frânare DC: 0,00 Hz ~ frecvență maximă. Timp de frânare: 0,0 s ~ 60,0 s, valoarea curentului de acțiune de frânare: 0,0% ~ 100,0%
	Controlul alergării	Interval de frecvență jog: 0,00 Hz ~ frecvență maximă, timp de accelerare și decelerare jog 0,1 s ~ 6500,0 s
	PLC simplu, funcționare cu viteză în mai multe trepte	Funcționarea cu viteză de până la 16 trepte poate fi realizată prin PLC-ul încorporat sau terminalele de control
	PID încorporat	Poate realiza cu ușurință sistemul de control în buclă închisă de control al procesului
	Reglarea automată a tensiunii (AVR)	Când tensiunea rețelei se modifică, poate menține automat o tensiune de ieșire constantă
	Funcție rapidă de limitare a curentului	Minimizați defecțiunile de supracurent în cea mai mare măsură și protejați funcționarea normală a convertizorului de frecvență
Caracteristici de funcționare	Canal de comandă de operare	Trei canale: dat de panoul de operare, dat de terminalele de control, dat de portul de comunicație serial. Poate fi comutat în diferite moduri
	Sursa de frecventa	Zece surse de frecvență: date de butonul panoului, date de panoul de operare, date de tensiune analogică, date de curent analogic, date de comunicația RS485, care pot fi comutate în diferite moduri
	Sursă de frecvență auxiliară	Zece surse de frecvență auxiliară. Poate realiza în mod flexibil reglarea fină a frecvenței auxiliare și sinteza frecvenței
	Terminale de intrare	Șase terminale de intrare digitală, dintre care unul poate fi utilizat ca intrare de impuls de mare viteză. Două canale de intrare analogice, Al1: interval de intrare 0~+10V, Al2: interval de intrare 0~+10V/0-20mA
	Borne de ieșire	Un terminal de ieșire cu impulsuri de mare viteză, care emite semnale cu undă pătrată de la OkHz ~ 50 kHz, care poate realiza ieșirea cantităților fizice, cum ar fi frecvența setată și frecvența de ieșire Un terminal de ieșire digitală Un terminal de ieșire releu Două terminale de ieșire analogică: OV ~ 10V/0-20mA, care pot indica ieșirea semnalului de ieșire frecvența de ieșire / curent / tensiune / frecvență / viteză de comandă / factor de putere / rotație
	Funcția de protecție	Detectarea scurtcircuitului motorului la pornire la intrare și la ieșire protecție împotriva pierderii de fază, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la supraîncălzire, protecție la suprasarcină etc.
Ironing	Locul de aplicare	În interior, nu expus direct la lumina soarelui, fără praf, gaze corozive, gaze inflamabile, ceață de ulei, vapori de apă, picurare de apă sau sare etc.
	Altitudine	Mai puțin de 1000 m
	Umiditatea mediului ambiant	-10 ℃ ~ + 40 ℃ (când temperatura ambientală este între 40 ℃ ~ 50 ℃, este necesară operația de reducere)
	Umiditate	Mai puțin de 95% RH, fără condens de picături de apă
	Vibrație	Mai puțin de 5,9 m/s² (0,6 g)
	Temperatura de depozitare	-20℃~+60℃

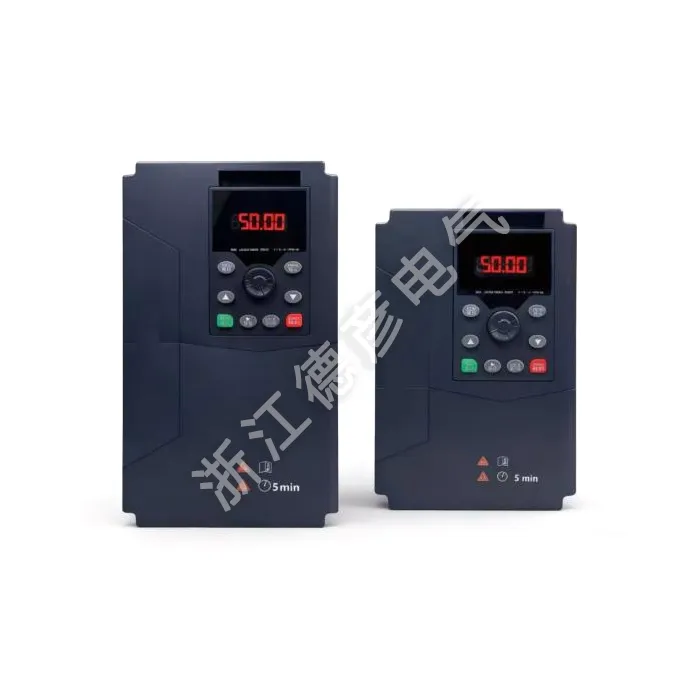

LNC860L Inverter for Wire-Drawing Machine
