Care sunt cele cinci valori cheie pentru evaluarea transformatorului?

Cinci valori cheie pentruEvaluarea transformatoruluiCalitatea, bazată pe standardele internaționale (IEC 60076) și pe practicile de inginerie din industrie, se concentrează în primul rând pe eficiența performanței transformatorului, fiabilitatea siguranței și stabilitatea operațională. Mai jos este o explicație sistematică a celor cinci metrici de bază:

1. Capacitate nominală

Se referă la puterea aparentă pe care o poate furniza în mod continuu un transformator pe perioade lungi de timp sub tensiune nominală, frecvență nominală și condiții de răcire specificate, măsurate în kVA sau MVA.

Funcție: Determină capacitatea portantă a transformatorului și servește drept bază principală pentru selecție.

Principiul de selecție: Bazat pe puterea totală a sarcinii (luând în considerare factorul de putere și factorul simultan), cu o marjă de 15%–25% rezervată pentru a evita supraîncărcarea și încălzirea („calul mic trăgând un cărucior mare”) sau pierderea în gol („calul mare trăgând un cărucior mic”).

Aplicație de inginerie: Transformatoarele de 35 kV variază în mod obișnuit de la 1 la 40 MVA, în timp ce stațiile de creștere fotovoltaice folosesc de obicei unități de la 400 la 1000 kVA.

Exemple de parametri de produs: transformatorul de 35 kV de la Deyan Electric are o capacitate nominală de 160 kVA; Transformatorul de tip uscat de la Xiangtong Electric este evaluat la 400 kVA.

2. Pierdere fără sarcină

Cunoscută și ca pierdere de fier, aceasta se referă la pierderea de putere activă atunci când partea secundară a transformatorului este în circuit deschis, iar partea primară este supusă tensiunii nominale. Acesta constă în principal din histerezis de miez și pierderi de curent turbionar.

Factori care influențează: materialul miezului (de exemplu, foi de oțel siliciu laminate la rece, orientate spre cereale), procesul de laminare, proiectarea densității fluxului magnetic.

Semnificația eficienței energetice: o măsură de bază pentru evaluarea eficienței energetice a transformatorului. Produsele cu eficiență ultra-premium au pierderi fără sarcină ≤ 0,6 W/kg.

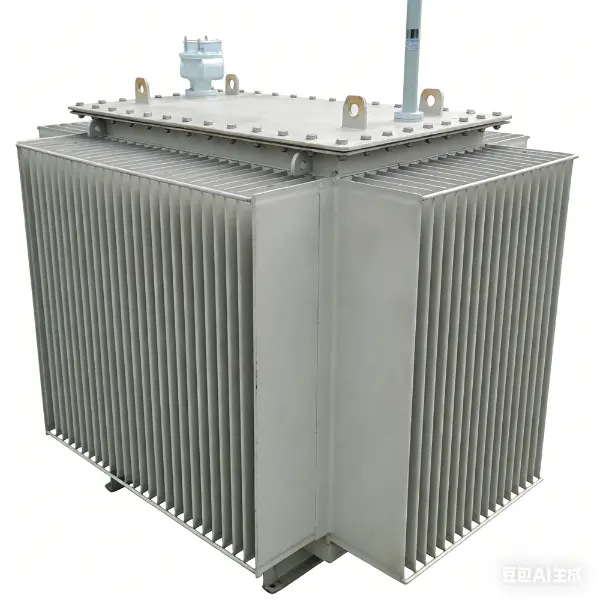

Valori tipice: Un transformator cu scufundare în ulei de 160 kVA are pierderi fără sarcină în jur de 280 W; modelele de înaltă eficiență pot scădea sub 200W.

3. Pierdere de sarcină

Cunoscută și ca pierdere de cupru, aceasta se referă la pierderea de putere activă generată de rezistența înfășurării sub curentul nominal, proporțional cu pătratul curentului de sarcină.

Factori de influență:

Materialul conductorului (cuprul depășește aluminiul), suprafața secțiunii transversale și procesul de conectare.

Valoarea de evaluare:

Afectează direct costurile de operare; pierderi mai mici generează o eficiență energetică mai bună pe termen lung.

Valori tipice:

Un transformator de 160 kVA are pierderi de sarcină în jur de 2820 W, în timp ce modelele de înaltă eficiență pot fi controlate sub 2500 W.

Exemplu de parametru de produs: Pierderea de sarcină a transformatorului electric Deyan este de 2820W

4. Impedanta de scurtcircuit (%)

Se referă la procentul de tensiune nominală necesar pentru a aplica curentul nominal pe partea primară atunci când partea secundară este scurtcircuitată, reflectând mărimea rezistenței interne a transformatorului.

Functii:

Limitează curentul de scurtcircuit (impedanța mai mare reduce curentul de scurtcircuit);

Afectează rata de reglare a tensiunii (impedanța mai mare provoacă o cădere mai mare de tensiune în timpul fluctuațiilor de sarcină).

Interval tipic:

Transformatoare de distribuție: 4%–6% (echilibrare stabilitatea și căderea de tensiune);

Industriale grele (de exemplu, cuptoare cu arc): 8%–15%;

Când mai multe unități funcționează în paralel, abaterea impedanței trebuie să fie ≤±0,5%.

Exemple de produse:

Huarui Electric: 4,5% tensiune de impedanță

Xiangtong Electric: 4,0% tensiune de impedanță

5. Performanța izolației

Acoperă rezistența izolației și starea de îmbătrânire între înfășurări și între înfășurări și pământ, formând fundația pentru o funcționare în siguranță.

Elemente de testare de bază:

Rezistența de izolație: Măsurată cu un megaohmmetru, reflectă uscarea izolației și gradul de îmbătrânire;

Tensiune de rezistență la frecvența puterii: Rezistă la tensiunea specificată (de exemplu, 75 kV pentru înfășurări de 35 kV) timp de 1 minut fără defecțiune;

Descărcare parțială (PD): ≤3pC este optim; depășirea acestui prag indică degradarea izolației;

Clasa de izolație: Clasa A (105°C), Clasa F (155°C), Clasa H (180°C), care determină limitele de creștere a temperaturii.

Baza standard: Atât GB/T 6451, cât și IEC 60076 specifică în mod obligatoriu tensiunea de rezistență a izolației și limitele de descărcare parțială.

Exemplu de parametru de produs: transformatoarele fabricate de Jinghengjin au nivel de izolație LI200AC85; Clasa de izolație Jinyu Electric este H.

Note suplimentare: Alți indicatori auxiliari critici

Deși nu se numără printre „Cinci parametri de bază”, aceștia rămân esențiali în practica inginerească:

Creșterea temperaturii: creșterea temperaturii superioare a uleiului ≤60K, creșterea temperaturii înfășurării ≤65K (IEC 60076-2);

Grup de conexiune‌: Dyn11 este curentul principal pentru distribuție, suprimând distorsiunea armonică a treia și asigurând o funcționare stabilă sub sarcini neechilibrate trifazate;

Metoda de răcire‌: Răcirea naturală cu scufundare în ulei (ONAN) și răcirea cu aer de tip uscat (AN) afectează eficiența disipării căldurii și aplicabilitatea mediului;
