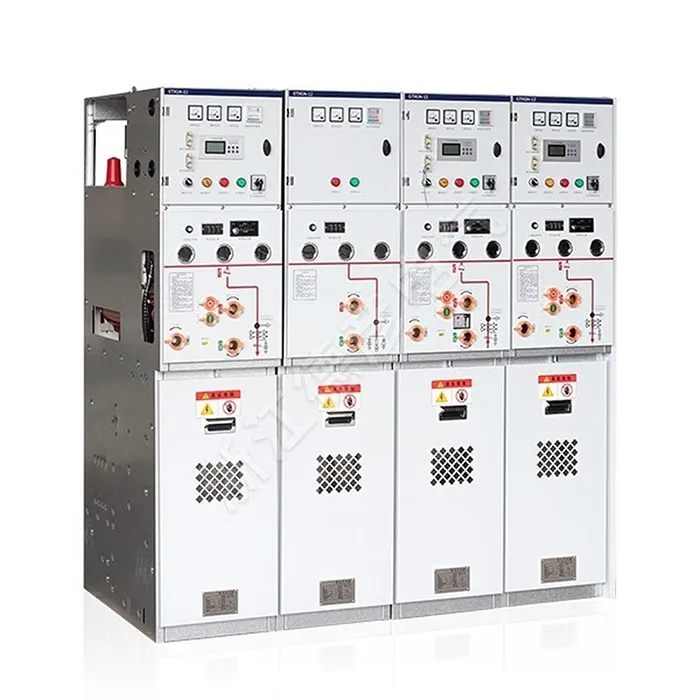

Aparatură principală cu inel izolat cu metal AC

Deyan Electric este un furnizor profesionist de energie electrică industrială cu cercetare și dezvoltare, producție și servicii integrate. Aparatul de comutare principal cu inel izolat cu metal AC este o unitate compactă, izolată cu aer, pentru distribuția fiabilă a energiei secundare de 10-12 kV. Proiectat pentru sistemele principale inel, asigură comutarea sigură a sarcinii, izolarea defecțiunilor și alimentarea continuă. Designul său robust, modular oferă întreținere ușoară și este ideal pentru rețelele urbane, zonele industriale și complexele comerciale care necesită performanțe de rețea de încredere și rentabile.

Trimite o anchetă

Descriere produs

Aparatul principal cu inel izolat cu metal AC este o soluție complet izolată, etanșată și fără întreținere. Această unitate integrează toate piesele sub tensiune într-un singur bloc turnat cu epoxi, asigurând imunitate totală la mediile dure. Unitatea principală Ring de încredere este ideală pentru diverse aplicații, de la rețele urbane până la locații solicitante precum tuneluri și aeroporturi. Cu designul său compact și sigur, acest tablou de distribuție cu izolare solidă garantează fiabilitatea și siguranța în funcționare.

Parametru de produs (specificație)

Proiect	Unitate	Parametrii
rutină
Tensiune nominală	kV	12
Frecvența nominală	Hz	50
Tensiune de rezistență la frecvența puterii	kV/min	42/48
Tensiunea impulsului fulgerului	kV	75/85
Durata arcului	S	≥0,5
Clasificare IP pentru componente (cu excepția cabinetelor de măsurare)		IP67
Evaluare de protecție a carcasei		IP4X
Evaluare de protecție a compartimentului		IP2X
Tensiune de alimentare de operare	V	DC24、48、110、220
Tensiune de alimentare de operare	V	AC110, 220
Sistem de bare colectoare
Curent nominal	A	630(1250)
Curent nominal de rezistență de scurtă durată	kA/s	20/4 (25/4)
Curent nominal de vârf de rezistență	kA	50(63)
Curent nominal de vârf de rezistență	kA	50
Unitatea comutatoare de sarcină
Curent nominal	A	630
Curent nominal de închidere în scurtcircuit	KA	50
Curent nominal de rezistență de scurtă durată	KA/S	20/4
Durată de viață mecanică a comutatorului de sarcină	Doilea
Durata de viață electrică a comutatoarelor de sarcină	doilea	E3
Descărcare parțială	pc	≤5
Unitate de întrerupător
Curent nominal	A	630(1250)
Curent nominal de rupere de scurtcircuit	KA	20(25)

Proiect	Unitate	Parametrii
Curent nominal de închidere în scurtcircuit	kA	50(63)
Curent nominal de rezistență de scurtă durată	kA/S	20/4 (25/4)
Durata de viață mecanică a întrerupătoarelor	doilea	20000
Durata de viață a întrerupătoarelor	doilea	E2
Secvență de operare nominală		0-0,3s-CO-180s-CO
Descărcare parțială	PC	≤5
Unitate electrică combinată întrerupător de sarcină-siguranță
Curent nominal (maximum)	A	200
Curent nominal de rupere de scurtcircuit	kA	31.5
Curent nominal (maximum)	KA	80
Descărcare parțială	PC	3150
Deconectați întrerupătorul
Curent nominal	A	630/1250
Curent nominal de rezistență de scurtă durată	KA	20/25
Durată de scurtă durată evaluată	S	4
Curent nominal de vârf de rezistență	kA	50/63
Durata de viata mecanica	Doilea	3000
Comutator de împământare
Curent nominal	A	630/1250
Curent nominal de rezistență de scurtă durată	K	20/25
Durată de scurtă durată evaluată	S	4
Curent nominal de vârf de rezistență	k	50/63
Curent nominal de închidere în scurtcircuit (vârf)	KA	50
Cicluri de curent nominal de închidere în scurtcircuit	Doilea	2
Durata de viata mecanica	Doilea	3000

Caracteristica și aplicația produsului

Site-uri de aplicații

Izolație solidă pentru siguranță sporită și ecologic

Design compact și care economisește spațiu

Foarte fiabil în condiții nefavorabile

Funcționare fără întreținere

Configurație flexibilă și extensibilă

◇ Substații secundare compacte

◇ Întreprinderi industriale și miniere mici

◇ Centrale eoliene

◇ Hoteluri, centre comerciale, clădiri de birouri, centre comerciale etc.

◇ C- Unitatea comutatoare de sarcină

◇ Unitate de conectare prin cablu D-Direct

◇ Unitate de conectare prin cablu De-Direct cu întrerupător de împământare

◇ F- Încărcați unitatea combinată întrerupător-siguranță

◇ V- Unitate de întrerupător în vid

AC Metal-Insulated Ring Main Switchgear
