Ce este o unitate principală Ring și cum funcționează

În renovarea conductelor de cabluri urbane, sprijinirea distribuției de energie pentru energie nouă și a proiectelor de alimentare cu energie pentru comunități rezidențiale și parcuri industriale,Inel unități principale(RMU) servesc ca aparat de comutare de bază în rețelele de distribuție inelare de medie tensiune de 10--24 kV. Datorită structurii lor compacte de dulap, ansamblurilor de comutatoare de sarcină fiabile și modului de alimentare cu inel flexibil, RMU-urile au devenit echipamente obișnuite pentru distribuția de energie în aer liber, potrivirea substațiilor cu casete și distribuția energiei prin conducte subterane. Acest document oferă o introducere detaliată care acoperă principiile de bază de funcționare ale echipamentului, cinci avantaje de bază, locații aplicabile, inspecție și întreținere de rutină, precum și tendința tehnică a noilor RMU ecologice izolate cu gaz din industrie, găzduind cuvintele cheie comune de căutare în sectorul electric.

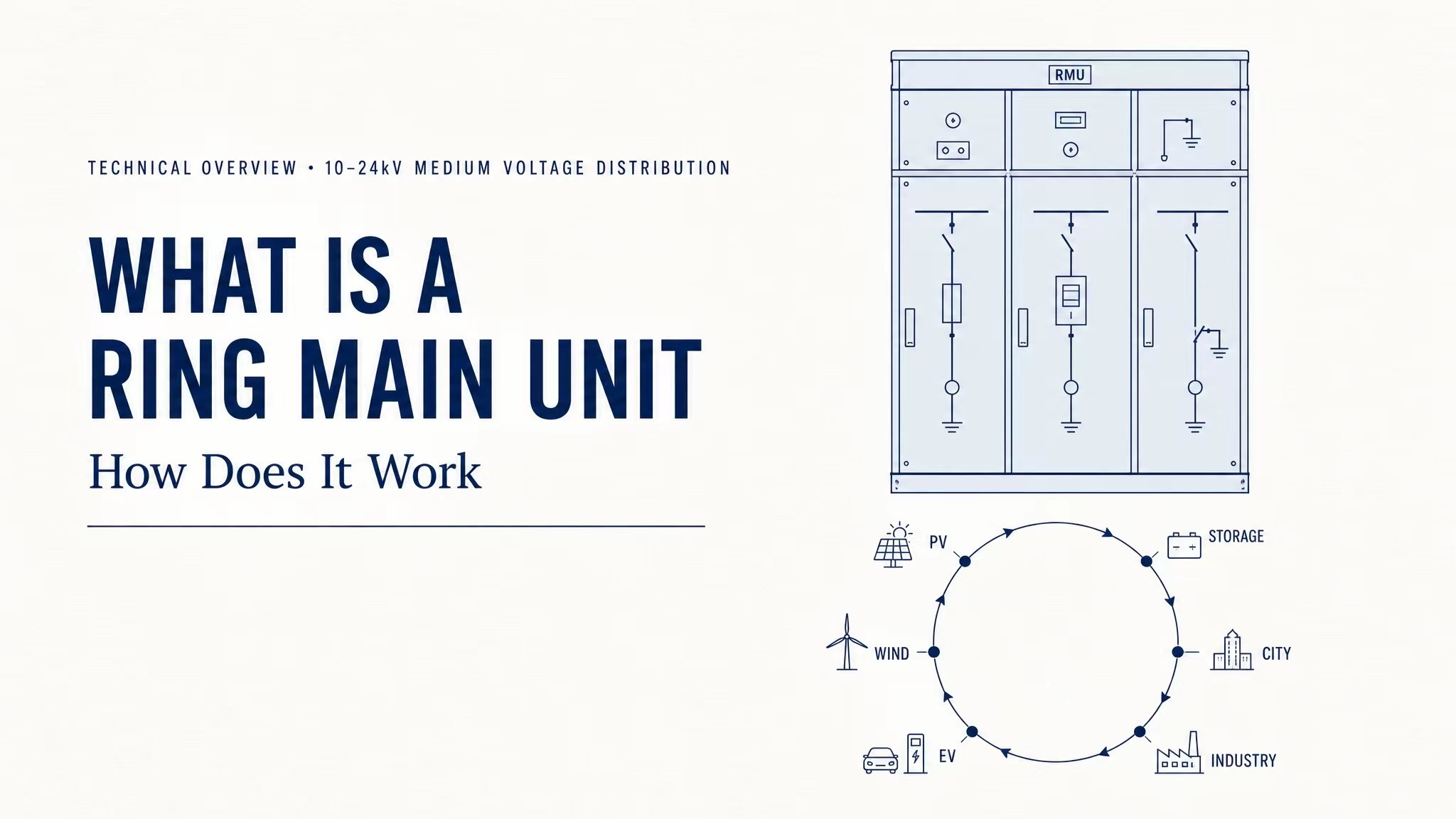

I. Principiul de bază de lucru

Alimentarea cu inel se referă la formarea unei bucle de alimentare cu inel închis prin conectarea mai multor cabluri de înaltă tensiune cap la cap. Echipate cu componente interne, inclusiv întrerupătoare de sarcină, întrerupătoare de împământare și siguranțe, RMU-urile controlează conectarea și deconectarea liniilor de cablu din buclă.

Când apare un scurtcircuit sau deteriorarea cablului pe o secțiune a rețelei inelare, RMU poate deconecta rapid segmentul defect. Circuitele de sunet pot transmite în continuare puterea bidirecțională, evitând întreruperile de curent în întreaga zonă și îmbunătățind considerabil stabilitatea alimentării cu energie electrică a rețelelor de distribuție urbană --- aceasta este funcția sa de bază care o diferențiază de dulapurile obișnuite de înaltă tensiune.

II. Cinci caracteristici de bază ale produsului

1. Design compact al dulapului pentru a economisi spațiu de instalare
Cu o structură integrată modulară, volumul său total este mult mai mic decât dulapurile convenționale de înaltă tensiune. Poate fi instalat direct în centuri verzi de drumuri, puțuri de cabluri și încăperi subterane de distribuție a energiei electrice, făcându-l ideal pentru punctele de distribuție a energiei în aer liber, cu spațiu limitat, în orașe.

2. Multiple medii de izolare opționale cu performanțe de siguranță remarcabile
Piața oferă diferite tipuri, inclusiv produse izolate cu gaz SF6, ecologice pentru aer uscat, izolate cu gaz, izolate solid și izolate cu aer. Structura dulapului complet etanșată este impermeabilă și rezistentă la praf, cu un grad de protecție IP67, rezistând la eroziunea de ploaie, nisip, umiditate și ceață de sare de coastă pentru funcționare în aer liber non-stop.

3. Alimentare inel cu izolarea rapidă a erorilor
Acceptă comutarea inelului cu două puteri. Odată ce apare o defecțiune la o singură ramură, unitatea blochează și izolează defecțiunea instantaneu, fără a întrerupe alimentarea cu energie a altor utilizatori, ceea ce o face indispensabilă pentru modernizarea și renovarea rețelei electrice în zonele urbane vechi.

4. Structură simplă cu performanță pe termen lung fără întreținere
Componentele interne ale RMU izolate cu gaz sunt lipsite de oxidare de către aerul ambiant, reducând volumul de muncă de inspecție zilnică. Comutatoarele mecanice de sarcină se laudă cu durabilitate ridicată și pot rezista la operațiuni frecvente de comutare.

5. Suport pentru upgrade inteligent prin integrare primar-secundar
Noile RMU inteligente sunt echipate cu terminale de senzori pentru a monitoriza de la distanță temperatura, presiunea gazului și semnalele de defecțiune a liniei. Compatibile cu sistemele de back-end ale rețelei inteligente, acestea permit funcționarea nesupravegheată și alarme automate de defecțiuni, aliniindu-se cu tendința de transformare inteligentă a distribuției de energie.

III. Principalele scenarii de aplicare

● Renovarea cablurilor subterane în vechile cartiere urbaneși rețele inelare de distribuție a energiei în aer liber de-a lungul drumurilor municipale

● Unități de distribuție a energiei de înaltă tensiune pentru locuințe, ansambluri comercialeși garaje subterane

● Dulapuri de comutare de intrare și de ieșireîn interiorul staţiilor de tip cutie

● Distribuție de energie conectată la rețea de 10 kVpentru centrale fotovoltaice și proiecte de stocare a energiei distribuite

● Sprijinirea sistemelor de alimentare pentru parcuri industriale, zone industriale, mineși infrastructura autostrăzii

● Puncte de alimentare cu inel exterior în străzile de coastă, orașe și zone rurale;dulapurile anticorozive se adaptează la mediile dure de operare

IV. Metode standard de întreținere zilnică

1. Inspectați în mod regulat exteriorul dulapuluipentru lovituri, coroziune sau benzi de etanșare îmbătrânite/deteriorate pe ușile dulapurilor; reparați vopseaua ciobită pentru a preveni ruginirea și pătrunderea apei.

2. Verificați periodic presiunea camerei de gazde modele izolate cu gaz și abordează cu promptitudine alarmele de scurgere de presiune joasă.

3. Testați în mod repetat performanța de comutare linăîntrerupătoarele de sarcină și întrerupătoarele de împământare și curățați praful și resturile acumulate în interiorul dulapului.

4. Verificați temperatura îmbinărilor cablurilorpentru a elimina pericolele ascunse, cum ar fi bornele de cablare slăbite și supraîncălzite.

5. Efectuați în mod regulat teste de rezistență la tensiunea izolațieiși verificați funcționarea normală a terminalelor inteligente de monitorizare și a indicatoarelor de defecțiune.

V. Tendința de dezvoltare a industriei

Conduse de politica Dual Carbon, RMU-urile ecologice izolate cu aer uscat câștigă popularitate pe scară largă. Ele înlocuiesc hexafluorura de sulf tradițională a gazelor cu efect de seră cu aer curat ca mediu izolator pentru performanțe de mediu superioare. Între timp, integrarea primar-secundar, miniaturizarea și inteligența au devenit direcții principale ale industriei, iar RMU-urile continuă să ofere suport de încredere pentru construcția de rețele urbane inteligente de distribuție.
